UART

外设特性

SPV1x有2个UART模块，每个模块均支持以下功能特性。

支持5~8bit数据位宽

支持奇偶校验和0/1校验

支持1bit/2bit停止位

支持自动波特率检测

支持Timeout功能

支持Loopback功能

支持帧错误检测

接收和发送以不同的波特率运行

接收和发送各自有8级深度的FIFO

外设使用

1. UART时钟和复位配置

配置CMU_UARTnCLK，选择UART时钟源。

配置CMU_CLKEN0.UARTn，开启UART时钟。

配置RMU_RSTEN0.UARTn，释放UART模块。

2. 数据位宽选择

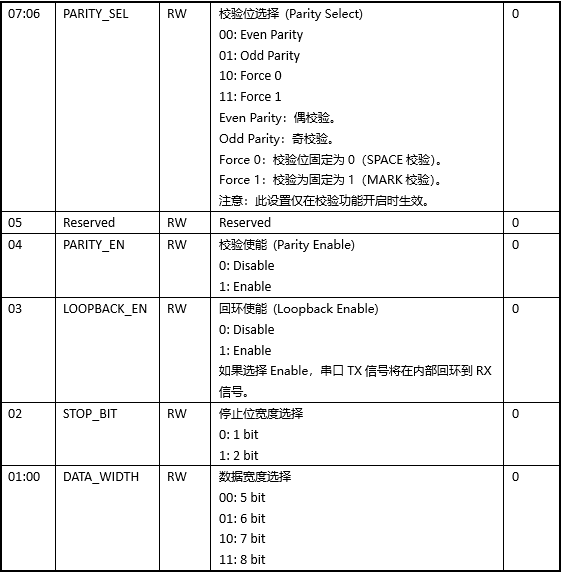

配置UART_CFG.DATA_WIDTH，选择数据位宽。

3. 校验功能配置

配置UART_CFG.PARITY_EN，开启或关闭校验功能。

如果开启了校验功能，配置UART_CFG.PARITY_SEL选择校验方式。用户可以置位UART_IE.PARITY_ERR，使能校验错误中断功能。

如果关闭了校验功能，校验方式的选择可以忽略。

4. 停止位选择

配置UART_CFG.STOP_BIT选择1bit/2bit停止位。

5. 波特率配置

UART支持收发以不同的波特率进行。UART_DIV分为高16bit（RX_DIV）和低16bit（TX_DIV），RX_DIV用于控制接收的波特率，TX_DIV用于控制发送的波特率。 UART的波特率计算公式为：DIV = CLOCK/BAUD - 1。 DIV为波特率分频值（RX_DIV或TX_DIV），CLOCK为UART时钟源的频率，BAUD为目标波特率。

6. Timeout功能配置

Timeout功能用于需要进行数据流断帧的场景。在数据接收过程中，上一字节接收完成后，下一字节的起始位未在指定的时间内开始传输，就会触发Timeout。Timeout由UART_CFG.TO_DIV进行配置，其单位为接收波特率的比特宽度，可配置的范围为1~64bit。 Timeout功能总是开启，如果不需要使用Timeout功能，软件只要关闭Timeout中断（UART_IE.TIME_OUT）并忽略其Pending标志（UART_PD.TIME_OUT）即可。

7. Loopback功能配置

配置UART_CFG.LOOPBACK_EN可开启和关闭Loopback功能。Loopback功能开启后，UART的RX会在内部接到TX。 Loopback功能用于快速验证UART的模块的收发配置是否正常。

8. 帧错误检测功能

在数据接收过程中，如果在停止位阶段采集到低电平，就会触发帧错误。帧错误检测功能总是开启，如果不需要使用帧错误检测功能，软件只要关闭帧错误检测中断（UART_IE.FRAME_ERR）并忽略其Pending标志（UART_PD. FRAME_ERR）即可。

9. FIFO相关配置

UART的发送和接收都有8级FIFO。合理的使用FIFO资源，可以降低软件的复杂度，提升软件的性能。FIFO主要用到的功能有2点：

FIFO的阈值功能：UART_CFG.RX_FIFO_THR/UART_CFG.TX_FIFO_THR用于配置FIFO的阈值。在UART的中断收发场景中，如果每个字节的收发都进一次中断，会导致中断开销过大，通过使用阈值中断，可以在FIFO中有足够数据的时候，才进中断处理，并且能在一次中断中读取多个接收的数据或写入多个要发送的数据，以减少进出中断时的上下文切换开销。

FIFO复位功能：UART_CTL.RX_FIFO_RST/UART_CTL.TX_FIFO_RST用于控制FIFO的复位，使用复位功能，可快速清除FIFO中的数据。

10. UART使能

UART的接收和发送功能可以独立工作，因此接收和发送有单独的使能控制位。 UART_CTL.RX_EN控制接收功能的使能，UART_CTL.TX_EN控制发送功能的使能。

11. 中断功能配置

如果要使用UART的中断功能，需要在UART_IE中配置对应的中断使能。进入中断后，通过判断UART_PD中的Pending位，来确认中断的原因。为了让CPU接收UART的中断请求，还需要配置CLIC和全局中断使能。

12. 自动波特率检测功能配置

如果使用自动波特率检测功能，则按以下步骤操作：

配置UART_CTL.ABD，开启自动波特率检测。

如果不使用中断，则等待UART_CTL.ABD变回0。UART完成自动波特率检测后，硬件会将UART_CTL.ABD清零。

如果使用中断，则开启UART_IE.ABD，并配置CLIC和全局中断使能。自动波特率检测完成后，将触发UART中断。

自动波特率检测完成后，读取UART_RX_CNT中的测量值。如果测量的是单比特的位宽，则UART_RX_CNT的值可以作为RX_DIV或TX_DIV直接写入UART_DIV寄存器；如果测量的是多比特位宽（比如N比特），则RX_DIV或TX_DIV=(UART_RX_CNT+1)/N-1。

注意事项

当使用自动波特率检测功能时，测量单比特的位宽往往导致计算出来的波特率误差较大，在高波特率下，误差尤为明显。建议通过测量多个比特的位宽，以减少计算出来的波特率的误差。此外，在自动波特率检测完成之前，先不要使能UART的接收功能，避免收到无用的数据。

向TX_FIFO写入数据时，需要确认TX_FIFO的剩余空间，避免写入过量的数据，导致TX_FIFO上溢。同理，从RX_FIFO读取数据时，需要确认RX_FIFO中有效数据的数量，避免过量读取数据，导致RX_FIFO下溢。

如果UART在使用过程中，会动态开启和关闭UART内部中断，则在UART中断函数中，需要同时判断UART_IE和UART_PD，确认中断使能且相应Pending bit置位，再去执行对应的处理逻辑。处理完对应的中断后，软件需要显式的对UART_PD中对应的Pending bit写1，以清除其Pending状态。

写入TX_FIFO中的数据需要一定的时间才能从TX引脚发送完成（通过CPU写入和DMA写入都如此）。当UART_STA.TX_BUSY为0，且UART_STA.TX_FIFO_EMPTY为1时，就可以确定写入的数据已全部传输完成。

如果要配合DMA进行UART数据收发，配置UART_CTL.RX_DMA_EN和UART_CTL.TX_DMA_EN开启接收和发送的DMA请求。此外，还需要将UART_CFG.RX_FIFO_THR设为1，使得UART每收到一个字节数据，都发起一次DMA请求，将数据读到指定的内存空间。

API说明

UART API提供基础的UART初始化和数据收发功能，便于快速上手UART的使用。

void uart_set_tx_pin(gpio_pin_t gpio_pin, uint32_t mfp)

设置UART的发送引脚。

参数

gpio_pin – GPIO端口号，gpio_pin_t中的枚举值。
mfp – 引脚的MFP值。

返回

无

void uart_set_rx_pin(gpio_pin_t gpio_pin, uint32_t mfp)

设置UART的接收引脚。

参数

gpio_pin – GPIO端口号，gpio_pin_t中的枚举值。
mfp – 引脚的MFP值。

返回

无

void uart_init(uint32_t chx, uint32_t baud, void (*recv_cb)(uint8_t))

UART初始化。

参数

chx – UART通道，0~1。
baud – UART波特率。
recv_cb – 串口接收回调函数。

返回

无

void uart_deinit(uint32_t chx)

UART去初始化。

参数

chx – UART通道，0~1。

返回

无

void uart_write(uint32_t chx, uint8_t *buf, uint32_t len)

UART写（发送）数据。

参数

chx – UART通道，0~1。
buf – 指向待写入的数据
len – 待写入数据的长度

返回

无

uint32_t uart_read(uint32_t chx, uint8_t *buf, uint32_t len, uint32_t timeout)

UART读（接收）数据。

参数

chx – UART通道，0~1。
buf – 指向容纳待读取数据的缓冲区
len – 待读取数据的长度
timeout – 读取超时时间，单位us

返回

实际读取到数据量

返回类型

uint32_t

API使用示例

在 “board.h” 中设置 __USE_UART0_PIN_CFG 或 __USE_UART1_PIN_CFG 为1，表示需要启用UART0或UART1引脚配置。
#define       __USE_UART1_PIN_CFG                     (1)
在 “board.h” 中设置并定义对应UART需要用到的引脚以及引脚对应的MFP值。
#define       UART1_TX_PIN            (GPIO_Pin_08)
#define       UART1_TX_MFP            (3)
#define       UART1_RX_PIN            (GPIO_Pin_09)
#define       UART1_RX_MFP            (3)
备注

如果 __USE_UART0_PIN_CFG 或 __USE_UART1_PIN_CFG 为0，则需要用户手动配置UART引脚。

调用 uart_init() 初始化对应的UART模块。

该函数会初始化UART用到的引脚（如果 __USE_UART0_PIN_CFG 或 __USE_UART1_PIN_CFG 为1），设置OSC_DEV时钟作为UART的时钟。如果 recv_cb 参数为NULL，那么UART接收通过 uart_read() 函数完成，否则，UART接收到数据后，将调用 recv_cb 函数指针，并传入接收到的数据。
uart_init(1, 115200, uart1_cb);
调用 uart_write() 发送数据

uart_write() 阻塞式发送数据，直到所有数据从引脚上发送完成。在低波特率下， uart_write() 的执行时间会较长。
uart_write(1, "hello", 5);
调用 uart_read() 接收数据，或者在 recv_cb 中处理接收的数据。

uart_read() 会阻塞式接收数据，直到指定长度的数据接收完成或者超时。

recv_cb 会在UART接收中断被调用，当接收连续数据时， recv_cb 会被频繁调用。

备注

由于 recv_cb 是在中断函数中被调用的，因此 recv_cb 所指向的函数应力求简短。

如果不需要再使用UART，调用 uart_deinit() 去初始化。

去初始化会关闭UART的时钟，并让模块处于复位状态。相应的引脚复用也会被清除（如果 __USE_UART0_PIN_CFG 或 __USE_UART1_PIN_CFG 为1）。
