定时检测单元 (ALARM)

备注

前置知识： 电源管理单元 (PMU)

定时检测单元 (ALARM) 为PMU内建功能单元，以32KHz OSC_PMU时钟信号为计数驱动， 提供多个离散档位的时间周期设定，可以用于触发PMU中断请求或用于建立SoC低功耗唤醒信号。

外设特性

1. 可以在SoC Active Mode下充当定时器用途，周期性触发PMU中断。

2. 可以在SoC Standby/Hibernate Mode下基于定时功能触发低功耗唤醒信号。

3. 可以在SoC Standby/Hibernate Mode下定时启动低电压检测 (LVD) 功能。

外设使用

典型使用场景

A. 在工作模式(Active Mode)下充当常规PMU定时器

该场景下，ALARM单元作为硬件定时器性质外设，周期性产生PMU中断， 除执行定时逻辑外，也可作为SoC Sleep Mode下的WFI/WFE唤醒源。

0. 清除 PMU中断请求/低功耗唤醒信号状态寄存器PEND 中的ALARM_PEND置位， 防止未处置的PMU中断请求干扰后续配置流程。

   API链接：

   • pmu_irq_clear_flag(), 其中 source 传参选择预设枚举 PMU_IRQ_Source_ALARM

1. 配置 PMU ALARM定时检测单元控制寄存器ALARM_CTL ，通过ALARM_CTL.ALARM_TIME 选择ALARM的定时周期。 ALARM单元提供10/25/50/100/250/500/1000/2000ms的有限定时周期选择。

2. 配置 PMU_ALARM_CTL.ALARM_EN = 1，开启ALARM定时事件的信号输出使能，ALARM单元将在计数到达定时后，向PMU输出 中断请求信号ALARM_INT和低功耗唤醒信号ALARM_WAK。

   API链接：

   • alarm_init() , 其中 role 传参选择预设枚举 ALARM_As_Active_Mode_PMU_Timer

3. 配置 PMU中断使能寄存器INT_EN, 设置ALARM单元中断请求信号ALARM_INT作为PMU中断源(之一)。

   API链接：

   • pmu_irq_enable(), 其中 source 传参选择预设枚举 PMU_IRQ_Source_ALARM

4. 使能 ECLIC 单元中PMU对应的中断请求通道。

5. 配置 PMU_ALARM_CTL.ALARM_ON = 1，手动开启ALARM定时器计数。

   API链接：

   • alarm_manully_start()

6. 当ALARM定时器触发PMU中断或作为WFE唤醒信号使SoC从Sleep Mode进入Active Mode后， 用户代码需要清除 PMU中断请求/低功耗唤醒信号状态寄存器PEND 中的ALARM_PEND置位。

   API链接：

   • pmu_irq_clear_flag(), 其中 source 传参选择预设枚举 PMU_IRQ_Source_ALARM

7. 用户按需手动关闭ALARM计数，或等待ALARM下次中断请求触发（周期性ALARM）。

   API链接：

   • alarm_manully_stop()

B. 在Standby/Hibernate低功耗模式下定时触发唤醒信号

该场景下，ALARM单元可作为低功耗Standby Mode和Hibernate Mode的唤醒源，在进入低功耗状态指定时长后触发 唤醒信号。

0. 清除 PMU中断请求/低功耗唤醒信号状态寄存器PEND 中的ALARM_PEND置位， 防止未处置的PMU低功耗唤醒信号干扰后续配置流程。

   API链接：

   • pmu_wak_clear_flag(), 其中 source 传参选择预设枚举 PMU_Lpm_Wakeup_Source_ALARM

1. 配置 PMU ALARM定时检测单元控制寄存器ALARM_CTL ，通过ALARM_CTL.ALARM_TIME 选择ALARM的定时周期。 ALARM单元提供10/25/50/100/250/500/1000/2000ms的有限定时周期选择。

2. 配置 PMU_ALARM_CTL.ALARM_EN = 1，开启ALARM定时事件的信号输出使能，ALARM单元将在计数到达定时后，向PMU输出 中断请求信号ALARM_INT和低功耗唤醒信号ALARM_WAK。

3. 配置 PMU_ALARM_CTL.OSC_PMU_ON = 1, 保证SoC进入低功耗模式后，ALARM正常计数。

   API链接：

   • alarm_init() , 其中 role 传参选择预设枚举 ALARM_As_Standy_Or_Hibernate_Mode_Wakeup_Source

4. 配置 PMU低功耗唤醒信号使能寄存器WAK_EN, 设置ALARM单元低功耗唤醒信号ALARM_WAK作为低功耗模式唤醒源(之一)。

   API链接：

   • pmu_wak_enable(), 其中 source 传参选择预设枚举 PMU_Lpm_Wakeup_Source_ALARM

5. 如果在Standby Mode下使用ALARM唤醒功能，需要使能 ECLIC 单元中PMU对应的中断请求通道。 如果仅在Hibernate Mode下使用ALARM唤醒功能，则无需此步骤。

6. 调用指定的函数，将SoC置于Standby Mode或Hibernate Mode。

7. SoC从ALARM定时产生的唤醒信号恢复工作后(Active Mode)，用户程序清除 PMU中断请求/低功耗唤醒信号状态寄存器PEND 中的ALARM_PEND置位， 确保下一次低功耗状态的正常进入和唤醒。

   API链接：

   • pmu_wak_clear_flag(), 其中 source 传参选择预设枚举 PMU_Lpm_Wakeup_Source_ALARM

C. 在Standby/Hibernate低功耗模式下定时启动低电压检测 (LVD)

详情请参考 低电检测单元 (LVD) 章节。

---

API说明

enum alarm_role_t

ALARM单元工作场景设置。

• ALARM_As_Active_Mode_PMU_Timer：ALARM作为常规PMU定时器使用，后续可以用于触发PMU中断或唤醒低功耗Sleep Mode下的SoC。

• ALARM_As_Standy_Or_Hibernate_Mode_Wakeup_Source：ALARM作为SoC低功耗Standby/Hibernate Mode的定时唤醒源。

enum alarm_time_t

ALARM单元定时周期设置。

• ALARM_Time_10ms：ALARM定时10ms

• ALARM_Time_25ms：ALARM定时25ms

• ALARM_Time_50ms：ALARM定时50ms

• ALARM_Time_100ms：ALARM定时100ms

• ALARM_Time_250ms：ALARM定时250ms

• ALARM_Time_500ms：ALARM定时500ms

• ALARM_Time_1s：ALARM定时1s

• ALARM_Time_2s：ALARM定时2s

void alarm_init(alarm_role_t role, alarm_time_t period)

alarm单元配置初始化。

参数

• role – alarm工作场景设置，通过枚举定义 alarm_role_t 选择。

• period – alarm定时周期设置，通过枚举定义 alarm_time_t 选择。

返回

无

void alarm_manully_start()

ALARM单元手动开启计时。

返回

无

void alarm_manully_stop()

ALARM单元手动关闭计时，ALARM内部计数清0。

返回

无

void alarm_deinit()

清除ALARM控制寄存器配置，常用于低功耗Standby/Hibernate模式唤醒后处理阶段。

返回

无

---

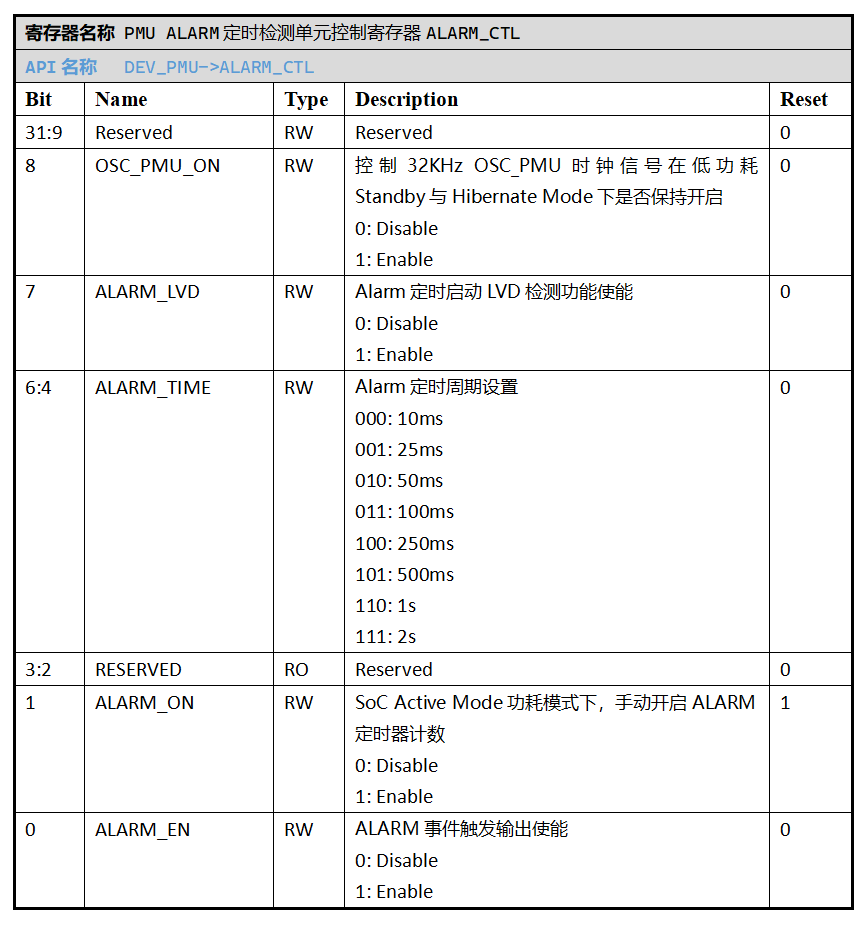

寄存器定义
