时钟源

本章节相关的配置涉及 SPV1x SoC 的时钟管理单元(CMU) 、电源管理单元(PMU) 和 振荡器(OSC)单元 的内容。

上游时钟源

按照时钟信号通路的上下游逻辑关系进行分类，SPV1x SoC的下列4路时钟信号位于最上游：

• 高频内核振荡器产生的 60-120Mhz 时钟信号： OSC_CORE

• 高性能音频振荡器产生的 49.152Mhz 时钟信号： OSC_AUDIO

• 低功耗RC振荡器产生的 32Khz 时钟信号： OSC_PMU

• 通过GPIO引脚输入的外部时钟信号： EXT_CLK

OSC_CORE时钟频率在出厂阶段进行校准，并将离散档位的校准值写入SoC Efuse，用户可以自行配置。关联API链接：

• clock_osc_core_set()

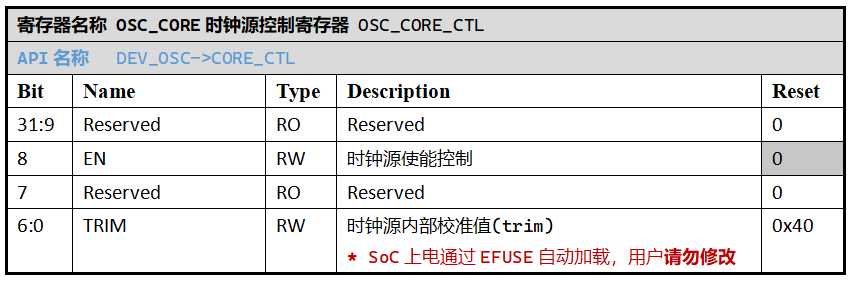

OSC_CORE时钟信号默认关闭，可以通过 OSC_CORE时钟源控制寄存器CORE_CTL 开启：OSC_CORE_CTL.EN = 1。关联API链接:

• clock_osc_core_enable()

• clock_osc_core_disable()

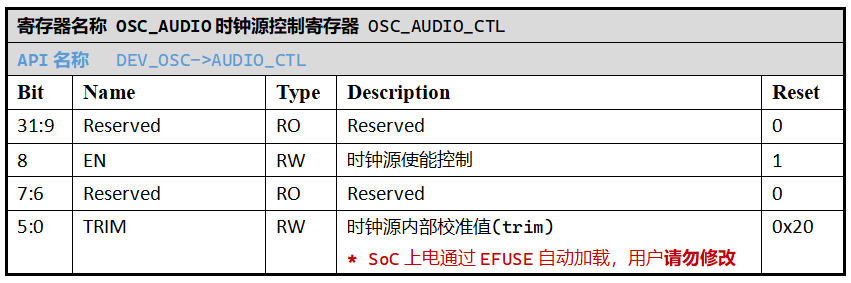

49.152Mhz OSC_AUDIO时钟信号默认开启，可以通过 OSC_AUDIO时钟源控制寄存器AUDIO_CTL 关闭：OSC_AUDIO_CTL.EN = 0。关联API链接:

• clock_osc_audio_enable()

• clock_osc_audio_disable()

32KHz OSC_PMU时钟信号在SoC Active Mode功耗模式下为常开。

外部时钟信号可以通过GPIO外部时钟输入控制寄存器ECLK指定的GPIO端口输入，关联API链接：

• clock_extclk_set()

• clock_extclk_enable()

• clock_extclk_disable()

中游时钟信号

依赖上游时钟源，下列2路内部时钟信号处于中游位置：

• OSC_DEV 时钟信号

• SYS_CLK 时钟信号

中游时钟信号依赖上游时钟源作为源头选择，通过固定或可配置的预分频产生：

OSC_DEV 是通过 OSC_AUDIO信号2分频产生的 24.576MHz 固定频率信号，可以通过控制 OSC_AUDIO 信号使能的方式进行开关。 由于 OSC_AUDIO 时钟SoC上电默认开启， OSC_DEV时钟信号也同时可以使用。

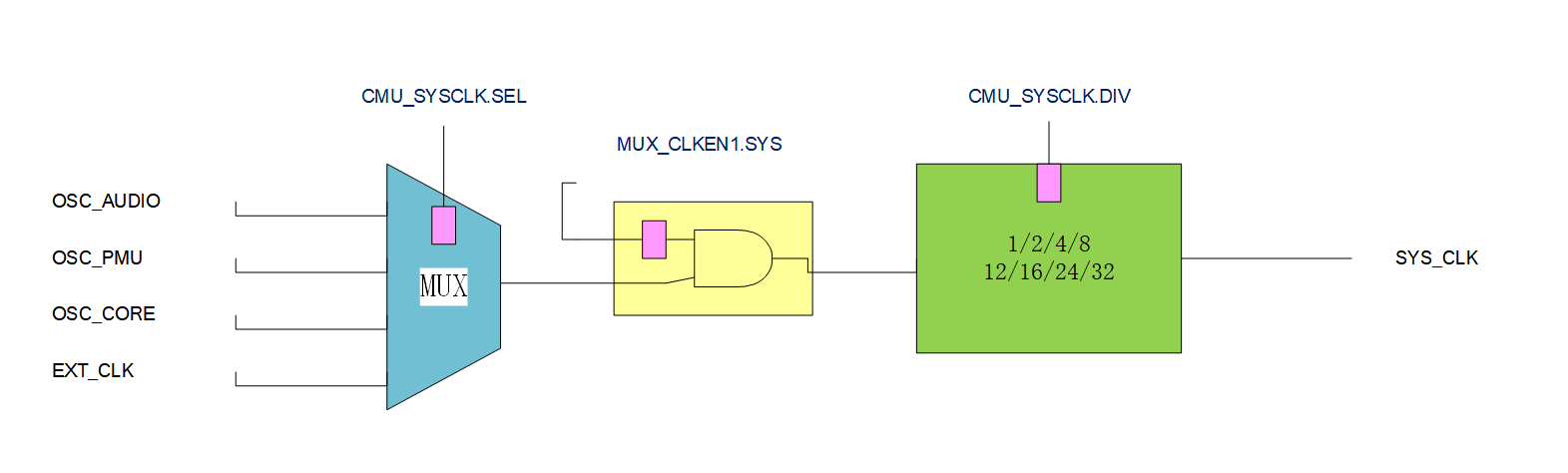

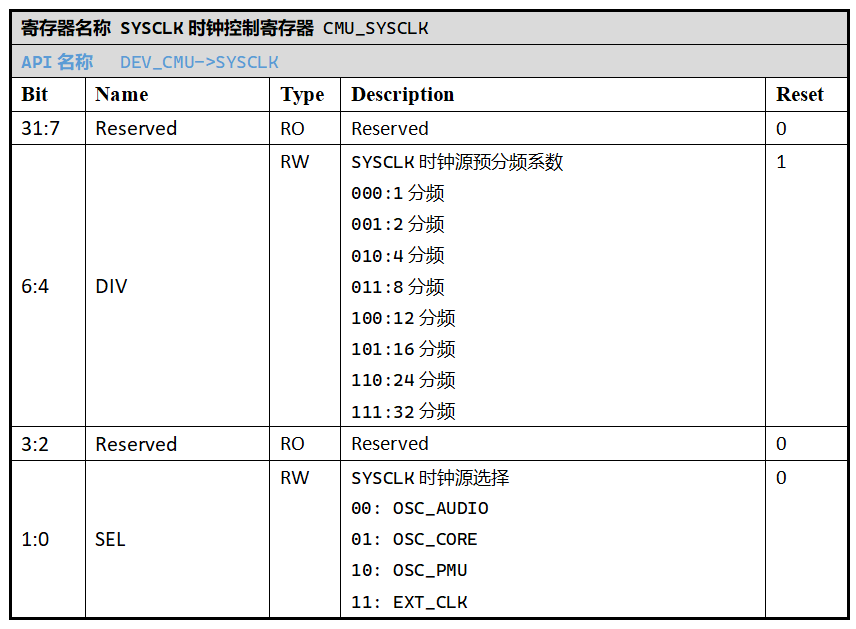

SYS_CLK 时钟信号可以在全部4路上游时钟源信号中产生，具有1/2/4/8/12/16/24/32总计8种预设分频系数，是CPU、BUS、SRAM、DMA、NOR控制器单元的唯一时钟源选择。 时钟管理单元 CMU 下属 系统时钟控制寄存器SYSCLK 用于对SYS_CLK信号的配置。 SoC上电时，SYS_CLK默认使用上电即开启的 OSC_AUDIO 时钟作为上游信号，预分频系数配置为2分频。关联API链接：

• clock_sysclk_set()

下游时钟信号

此类内部信号为SoC外设的时钟源，包括：

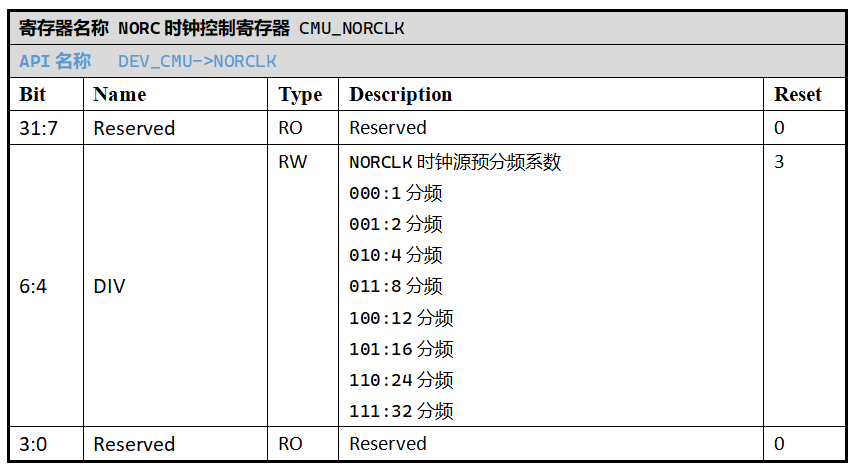

• NOR控制器时钟信号 NOR_CLK，其时钟源固定为SYSCLK，可以选择1/2/4/8/12/16/24/32总计8种预设分频系数。 通过 NORC时钟控制寄存器NORCLK 进行配置。关联API链接：

  • clock_norclk_set()

• SPI时钟信号 SPI0_CLK 与 SPI1_CLK

• I2C时钟信号 I2C0_CLK

• UART时钟信号 UART0_CLK 与 UART1_CLK

• PWM时钟信号 PWM0_CLK 至 PWM4_CLK

• TIMER时钟信号 TIMER0_CLK 与 TIMER1_CLK

• ADC时钟信号 ADC_CLK

• CPU内核定时器 Machine Timer 时钟信号 TICK_CLK

• DSM时钟信号 DSM_CLK

这些外设的时钟源信号选择为中上游时钟源信号的特定子集构成，有些时钟信号还具备可配置的预分频系数项。 除NOR控制器外，其余外设的时钟源信号配置流程已包含于该外设的配套API中。

警告

1. 用户需要确保所需时钟信号的上游时钟信号通路妥善开启，同时要留意如进出低功耗场景时对各级时钟信号的处置。

2. 大多数下游时钟信号均为有缝切换时钟，在进行时钟源切换或者分频比切换时，可能会出现毛刺。 因此，需要先关闭时钟，再进行时钟配置的调整，最后打开时钟。SYS_CLK和NOR_CLK属于无缝切换时钟，可以在模块工作过程中进行调整。

---

API说明

enum osc_core_frequency_t

OSC CORE时钟源频率设置枚举定义。

• OSC_Core_Frequency_80MHz：设置OSC CORE时钟源频率至80MHz。

• OSC_Core_Frequency_100MHz：设置OSC CORE时钟源频率至100MHz。

void clock_osc_core_set(osc_core_frequency_t freq)

配置OSC CORE频率（有限选择）。

参数

• freq – OSC CORE频率设置，通过枚举定义 osc_core_frequency_t 选择。

返回

设置成功与否: 0表示设置成功，-1表示设置失败：EFUSE对应位置trim数据无效。

void clock_osc_core_enable()

开启OSC CORE时钟源。

返回

无

void clock_osc_core_disable()

关闭OSC CORE时钟源。

返回

无

void clock_osc_audio_enable()

开启OSC AUDIO时钟源。

返回

无

void clock_osc_audio_disable()

关闭OSC AUDIO时钟源。

返回

无

void clock_extclk_set(gpio_pin_t pin, gpio_pin_pull_t pull)

将指定GPIO端口配置为外部时钟信号EXT CLK输入口。

参数

• pin – GPIO端口号，通过枚举定义 gpio_pin_t 选择。

• pull – GPIO端口上/下拉选择，通过枚举定义 gpio_pin_pull_t 选择。

返回

无

void clock_extclk_enable()

开启外部时钟信号输入。

返回

无

void clock_extclk_disable()

关闭外部时钟信号输入。

返回

无

enum sysclk_source_sel_t

SYSCLK时钟源选择枚举定义。

• Sysclk_Sel_Osc_Audio：选择OSC_AUDIO作为时钟源。

• Sysclk_Sel_Osc_Core：选择OSC_CORE作为时钟源。

• Sysclk_Sel_Osc_Pmu：选择OSC_PMU作为时钟源。

• Sysclk_Sel_Ext_Clk：选择外部时钟信号EXTCLK作为时钟源。

enum clock_source_div_t

时钟源预分频系数枚举定义。

• Clock_Source_Div_1：1分频。

• Clock_Source_Div_2：2分频。

• Clock_Source_Div_4：4分频。

• Clock_Source_Div_8：8分频。

• Clock_Source_Div_12：12分频。

• Clock_Source_Div_16：16分频。

• Clock_Source_Div_24：24分频。

• Clock_Source_Div_32：32分频。

void clock_sysclk_set(sysclk_source_sel_t sel, clock_source_div_t div)

配置SYSCLK。

参数

• sel – 配置SYSCLK时钟源，通过枚举定义 sysclk_source_sel_t 选择。

• div – 配置SYSCLK时钟源分频系数，通过枚举定义 clock_source_div_t 选择。

返回

无

void clock_norclk_set(clock_source_div_t div)

配置NORCLK。(NORCLK的时钟源固定为SYSCLK)

参数

• div – 配置NORCLK时钟源分频系数，通过枚举定义 clock_source_div_t 选择。

返回

无

---

寄存器定义

---

---

---
