DMA

DMA（Direct Memory Access）即存储器直接访问，是指一种高速的数据传输操作机制，允许在外部设备和存储器之间直接读写数据。

备注

SPV1x SDK 目前没有开放DMA链表模式的使用指南。

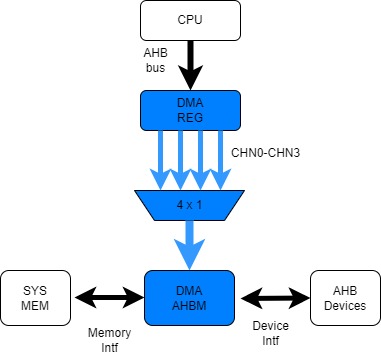

外设特性

具有串行的4个通道

可实现内存到内存，内存到外设，外设到内存，外设到外设传输方式

单次最大传输1MB

单次传输数据宽度可按8bit，16bit，32bit选择

支持正常模式(Linear Mode)和链表模式(Pseudo Linked-list Mode)两种传输方式

具有暂停(Pause)功能

支持通道burst优先级配置

支持8个外设设备

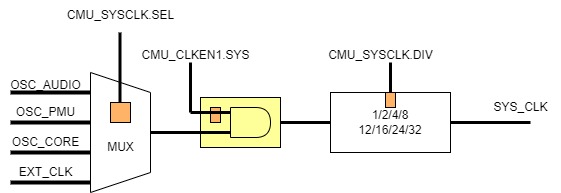

工作时钟

DMA与系统时钟SYS_CLK同频

系统时钟配置，由CMU模块SYS_CLK寄存器配置

修改系统时钟需要注意，注意系统时钟不仅DMA使用，其它模块也会使用

系统时钟的配置可以使用时钟控制API，见时钟控制模块 XX

工作模式

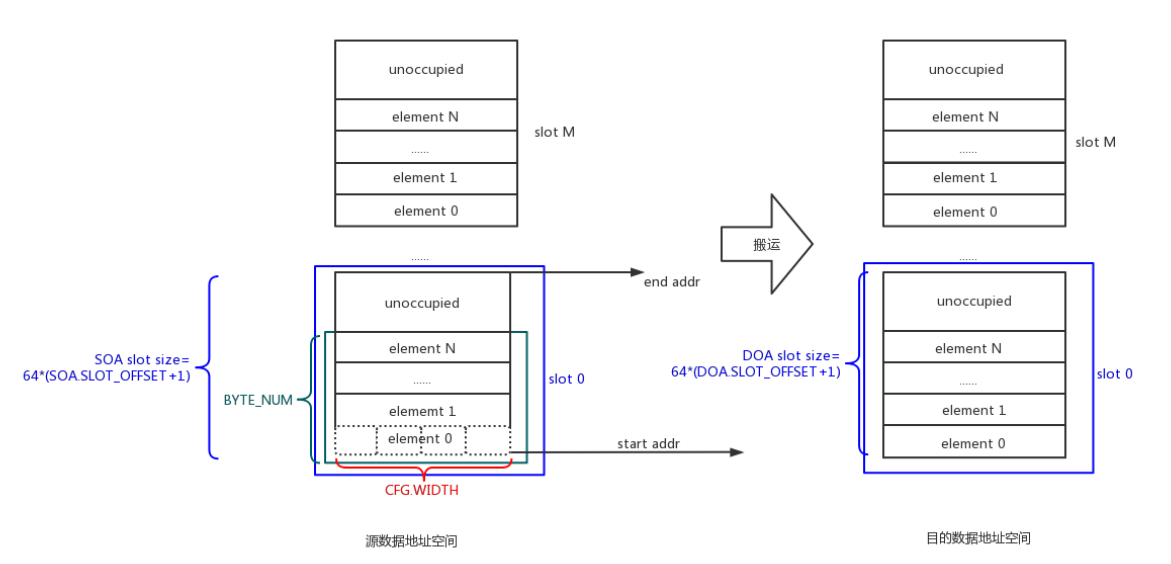

正常模式

DMA可以设置byte、half-word、word为 搬运单位(element) ，最终搬运数据数量为搬运单位的整数倍。搬运单位的选择由CFG.WIDTH的配置决定。

element紧凑排列形成一个 搬运槽(slot) ，slot自身大小由SRC.SLOT_OFFSET和DST.SLOT_OFFSET分别决定，最大可设置为64kBytes。

一个或多个slot紧凑排列，形成一个完整的 搬运区域(region) 。

DMA从单一slot中搬运的数据总量(字节数)由LEN.BYTE_NUM进行配置。

DMA从region中搬运的slot总数由LEN.SLOT_NUM进行配置，最大为16。

外设使用

正常模式配置

1. 使能DMA模块并使能时钟

置位CMU_CLKEN0.DMA，开启DMA时钟信号。

置位RMU_RSTEN0.DMA，将DMA模块从复位状态释放。

2. 配置源数据格式

配置SSA寄存器，将源数据空间地址赋予SSA。

配置SOA寄存器，将源数据slot大小(字节数)赋予SRC_SLOT_OFFSET:

\[SOA\ slot\ size = 64 * (SRC\_SLOT\_OFFSET + 1)\]

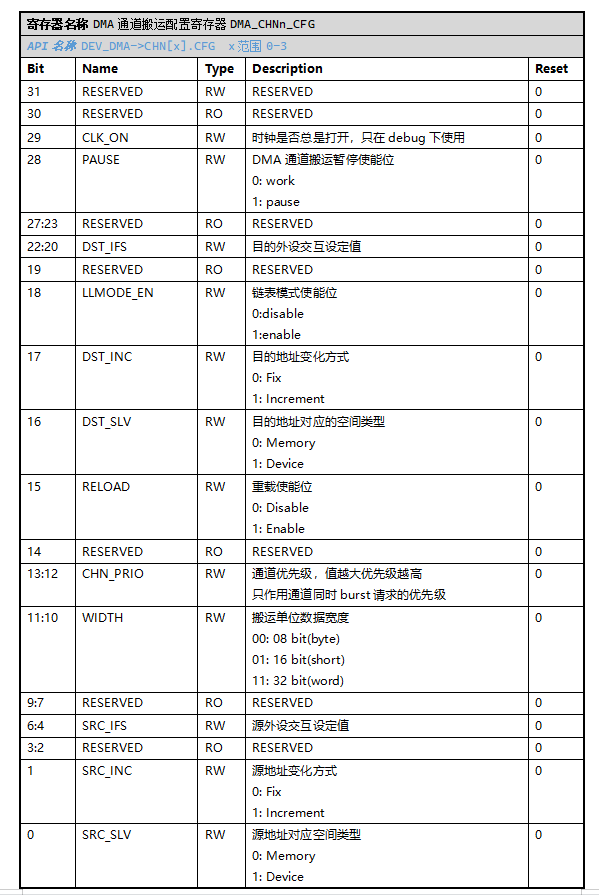

配置CFG.SRC_SLV 选择SSA地址空间属于内存还是外设，置1表示外设，置0表示内存。

配置CFG.SRC_INC 选择地址空间是否自增，置1表示自增，自增距离为CFG.WIDTH，置0表示固定，当地址固定不增长，槽设定无效。

当SRC_SLV选择外设，CFG.SRC_IFS需要指定对应外设，对应见IFS描述，SRC_SLV选择内存时，CFG.SRC_IFS值无效。

3. 配置目的数据格式

配置DSA寄存器，将目的数据空间地址赋予DSA。

配置DOA寄存器，将目的数据slot大小(字节数)赋予DST_SLOT_OFFSET:

\[DOA\ slot\ size = 64 * (DST\_SLOT\_OFFSET + 1)\]

配置CFG.DST_SLV 选择DSA地址空间属于内存还是外设，置1表示外设，置0表示内存。

配置CFG.DST_INC 选择地址空间是否自增，置1表示自增，自增距离为CFG.WIDTH，置0表示固定，当地址固定不增长，槽设定无效。

当DST_SLV选择外设，CFG.DST_IFS需要指定对应外设，对应见IFS描述，DST_SLV选择内存时，CFG.DST_IFS值无效。

4. 配置element尺寸

配置CFG.WIDTH, 指定element的尺寸。

5. 配置实际搬运数据量

配置LEN.SLOT_NUM，将slot数量减一，写入LEN.SLOT_NUM。

配置LEN.BYTE_NUM，将每个slot实际搬运数据量（字节数）减1，写入LEN.BYTE_NUM。

6. 选择优先级

CFG.PRIO配置优先级，0-3，值越大，优先级越高，当DMA通道同时被发起搬数请求，优先级高的先搬运。

7. 配置重载

若CFG.RELOAD置1，DMA从源到目的搬运完LEN寄存器配置长度后，将往复，继续从源到目的搬运数据。

若CFG.RELOAD置0，DMA搬运完LEN寄存器配置的长度后，DMA将停止。

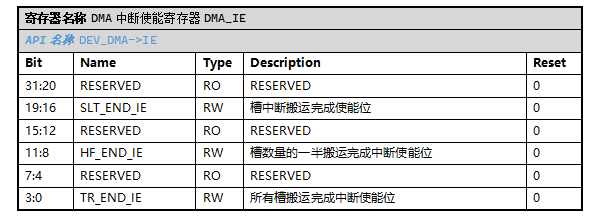

8. 配置中断

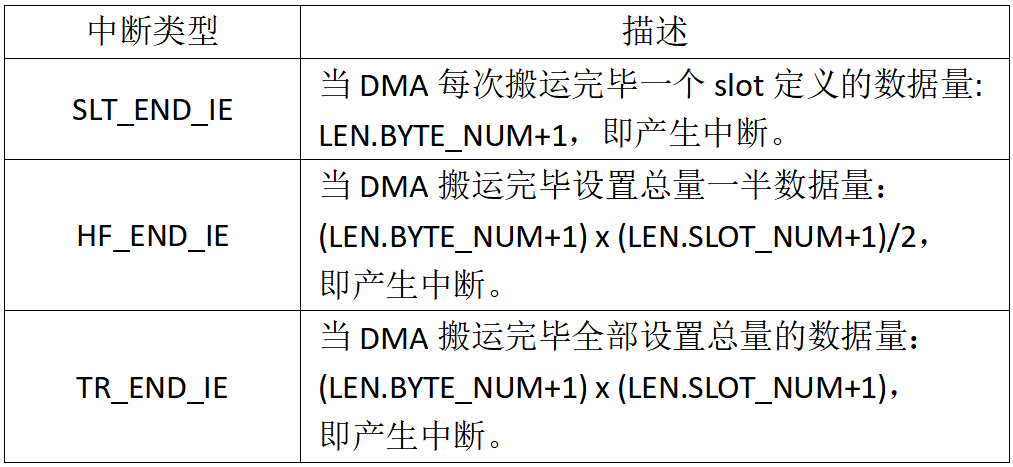

DMA中断类型分为三种，见下表。请根据需要情况使能中断，面向用户程序的中断服务函数为 dma_irq_handler() 。

9. 使能DMA

置位DMA_EN寄存器，除了DMA_EN.CHN_EN需要置位，同时也需要置位DMA_EN.CHN_EN_WE。

PAUSE功能

当DMA_EN.CHN_EN被置位后，可以通过CFG.PAUSE置1随时暂停DMA，暂停后，可将CFG.PAUSE置0使DMA继续搬运。

注意事项

使能DMA通道时，必须同时置位DMA_EN.CHN_EN和DMA_EN.CHN_EN_WE。

不要随便将CMU_CLKEN0.DMA和RMU_RSTEN0.DMA清0 ，因为四个串行通道共用一个复位和时钟开关。

为了最大程度确保用户流程和场景库的运行兼容性，SPV1x SDK提供 dma_irq_handler() 函数作为面向用户程序的DMA中断处理流程入口，请勿使用底层的 dma_irq_entry() 。

当使用DMA正常模式以NOR Flash空间为源地址空间进行传输时，请使用预设宏定义 NORC_UNCACHE_ADDR(addr) 将源地址进行转换后使用。

当DMA正在搬运，即EN寄存器对应通道置位时，不要修改通道配置寄存器SSA，SOA，DSA，DOA，LEN，CFG寄存器的值，否者修改不但不会生效，搬运也会产生错误，只有当EN对应通道为复位值时才可修改配置寄存器。

API说明

API搬运特性

为了简化DMA使用，同时仍然满足大多情况的搬运场景

API中屏蔽了槽（slot）的概念，保留搬运完成和搬运半完成。但当搬运总字节数不为128的倍数，半完成pending会和完成pending一并到来。

搬运只支持连续空间数据搬运。

通道优先级固定，通道号越大，优先据越高。

简介

enum dma_it_type_t

DMA中断类型枚举

DMA_Half_Transfer_IT:半完成中断

DMA_Transfer_IT:完成中断

说明

完成中断与半完成中断分别是指，已从源空间搬运到目的空间，设置搬运总字节数的全部或一半。与搬运模式无关，当搬运模式为循环搬运，pending也会循环触发。
无论是否使能中断，搬运完成pending和半完成pending都分别会在搬运完成和搬运半完成时置位。
当设置的搬运完成总字节数为非128字节的倍数，半完成会和完成pending一起触发，即不会在搬运总字节的一半时产生半完成pending，此时半完成pending应无视。
无论在何种搬运模式，都可以通过函数 dma_irq_get_flag() 获取DMA通道pending的是否置位来判断数据是否搬运完成。
DMA中断使能函数 dma_irq_enable() 只影响中断服务函数是否被调用，不影响pending的产生。
中断服务函数为 dma_irq_handler() ,不要使用dma_irq_entry()，因为场景库中会调用dma_irq_handler()来确保用户DMA中断的正确响应。
DMA所有通道公用一个DMA函数入口，需要在 dma_irq_handle() 函数中调用 dma_irq_get_flag() 函数来判断触发中断的通道和中断类型。

enum dma_data_width_t

DMA搬运单位数据宽度

DMA_Data_Width_8Bit：搬运单位为byte

DMA_Data_Width_16Bit：搬运单位为short

DMA_Data_Width_32Bit：搬运单位为word

说明

源和目的搬运单位宽度相同，由一个参数 data_width 共同指定。故在使用外设为搬运源或目的空间时，需要注意外设FIFO的数据宽度，不匹配的外设数据宽度会导致数据搬运错误。
源空间首地址和目的空间首地址必须按照搬运单位数据宽度对齐，即：
- 当数据宽度为8bit(byte)时，空间首地址可任意；
- 当数据宽度为16bit(short)，空间首地址必须对齐到2，即被2整除；
- 当数据宽度为32bit(word)时，空间首地址必须对齐到4，即被4整除；
- 否者导致错误数据搬运。

enum dma_mode_t

DMA搬运模式

DMA_Mode_Single：单次搬运

DMA_Mode_Circular：循环搬运

说明

不同搬运模式是指定在DMA完成设置搬运总量后的行为。

单次搬运是指DMA完成指定的搬运总量后，立即停止搬运，此模式可通过DMA状态查询函数 dma_get_state() 获取DMA通道状态，以判断数据是否搬运完成。也可以通过获取DMA通道搬运的完成pending来判断数据是否搬运完成。

循环搬运是指DMA完成指定搬运总量后，又从头重新开始搬运，相当于重启DMA通道搬运，但不会清除上次搬运的pending，同时也会逐渐覆盖上次搬运的数据，循环搬运直至用户调用函数 dma_abort() 才会停止搬运。

struct dma_init_parameter_t

DMA搬运通道初始化参数

src_addr：源空间首地址

dst_addr：目的空间首地址

data_width：搬运单位数据宽度，指选择 dma_data_width_t 或用sizeof()指定

data_length：总搬运长度，单位 data_width ,参数范围 1-10240

transfer_mode：搬运模式，值选择 dam_mode_t 。

说明

源空间和目的空间首地址必须按照搬运单位的数据宽度对齐，当首地址为外设地址时，地址在搬运过程中不会改变；当首地址为内存地址时，地址在搬运过程会自加，在循环模式中，自加至搬运总量对应地址后，地址会自动回到首地址，再自加。
成员 data_width ，指定的是搬运单位的数据宽度，参数选至枚举 dma_data_width_t ，或使用宏函数sizeof();
成员 data_length ,指定的是搬运单位的长度，参数范围1-10240，实际搬运总字节数为 data_length 乘以 data_width ;
成员 transfer_mode ,指定搬运模式，值选至 dam_mode_t 。搬运模式的含义参看 dma_mode_t 的说明

enum dma_state_t

DMA通道运行状态

DMA_State_Inited：初始状态，dma_init()或dma_abort()函数进入该状态

DMA_State_Reset：复位状态，dma_deinit()函数进入该状态

DMA_State_Running：搬运状态，dma_start()或dma_resume()函数进入该状态

DMA_State_Running：搬运暂停状态，dma_pause()函数进入该转台

说明

DMA通道运行状态由四种状态组成，每个状态由特定函数进入，在指定状态只能调用指定函数，否者调用无效，甚至使搬运出错。影响状态函数共6个，各状态下状态函数调用说明：

void dma_init(uint32_t chx, dma_init_parameter_t *dma_init_param)

DMA通道初始化，根据 dma_init_paremeter_t 参数初始化通道

参数

chx – DMA通道号，参数范围0-3
dma_init_param – dam_init_parameter_t 结构体指针

返回

无

Note

当搬运总量（byte）不是128byte的倍数，不存在半完成中断，强行使能半完成中断，会和完成中断一起到达。

Note

调用该函数后，DMA通道状态进入初始态DMA_State_Inited

void dma_deinit(uint32_t chx)

DMA通道去初始化

参数

chx – DMA通道号，参数范围0-3

返回

无

Note

调用该函数后，DAM通道状态进入复位态，DMA_State_Reset

void dma_start(uint32_t chx)

DMA通道开始搬运

参数

chx – DMA通道号，参数范围0-3

返回

无

Note

dma_init()后调用该函数，开始搬运

Note

调用该函数后，DMA通道状态进入搬运状态DMA_State_Running

Note

若搬运模式是DMA_Mode_Single，在数据搬运完成后，状态会自动回到初始态DMA_State_Inited

void dma_abort(uint32_t chx)

中止DMA通道搬运

参数

chx – DMA通道号，参数范围0-3

返回

无

Note

dma_start()后调用此函数，中止搬运

Note

调用该函数后，DMA通道状态进入初始状态DMA_State_Inited

void dma_pause(uint32_t chx)

暂停DMA通道搬运

参数

chx – DMA通道号，参数范围0-3

返回

无

Note

dma_start()后调用该函数，暂停搬运

Note

调用该函数后，DMA通道状态进入暂停状态DMA_State_Paused

void dma_resume(uint32_t chx)

恢复暂停DMA通道搬运

参数

chx – DMA通道号，参数范围0-3

返回

无

Note

dma_pause()后调用此函数，恢复搬运

Note

调用该函数后，DMA通道状态进入搬运状态DMA_State_Running

dma_state_t dma_get_state(uint32_t chx)

获取DMA通道状态

参数

chx – DMA通道号，参数范围0-3

返回

DMA通道当前状态

Retval

dma_state_t

Note

详细参看 dma_state_t 说明

uint32_t dma_get_transfer_residual(uint32_t chx)

获取DMA通道搬运剩余量

参数

chx – DMA通道号，参数范围0-3

返回

DMA通道当前搬运剩余量，单位byte

Retval

uint32_t

Note

返回值不是任何时候都有效，只有当DMA通道处于DMA_State_Running或DMA_State_Pause状态，返回值有效

void dma_irq_enable(uint32_t chx, dma_it_type_t it_type)

使能DMA通道中断，使能DMA中断服务函数能够进入，不影响DMA中断pending产生

参数

chx – DMA通道号，参数范围0-3
it_type –
中断类型，值选择dma_it_type_t
- DMA_Half_Transfer_IT: 半完成中断
- DMA_Half_Transfer_IT: 完成中断

Retruns

无

Note

当搬运总量（byte）不是128byte的倍数，不存在半完成中断，强行使能半完成中断，会和完成中断一起到达。

void dma_irq_disbale(uint32_t chx, dma_it_type_t it_type)

失能DMA通道中断，失能DMA中断服务函数不能够进入，不影响DMA中断pending产生

参数

chx – DMA通道号，参数范围0-3
it_type –
中断类型，值选择dma_it_type_t
- DMA_Half_Transfer_IT: 半完成中断
- DMA_Half_Transfer_IT: 完成中断

Retruns

无

Note

当搬运总量（byte）不是128byte的倍数，不存在半完成中断，强行使能半完成中断，会和完成中断一起到达。

soc_set_t dma_irq_get_flag(uint32_t chx, dma_it_type_t it_type)

获取DMA通道中断pending标志，当搬运量达到设定值，即产生中断pending，pending的产生不受中断使能或失能的影响

参数

chx – DMA通道号，参数范围0-3
it_type –
中断类型，值选择dma_it_type_t
- DMA_Half_Transfer_IT: 半完成中断
- DMA_Half_Transfer_IT: 完成中断

返回

中断pending状态

返回值

Set – 对应中断pending置位
Reset – 对应中断pending复位

外设搬运

外设可作为DMA搬运起始或目的，支持DMA搬运的外设由SPI TX/RX，UART0 TX/RX,UART1 TX/RX，DSM TX/CAP0 RX，CAP1 RX，PWM TX/ADC RX。使用API搬运数据，只需要将外设地址的值填入初始化参数的首地址即可。

API使用

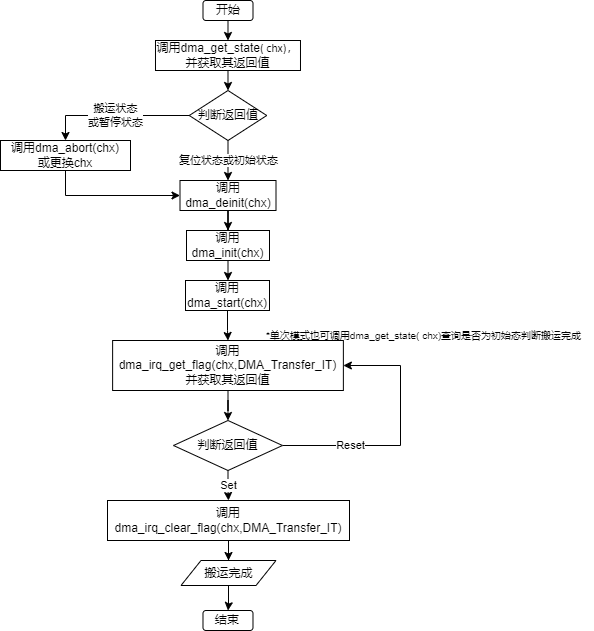

CPU查询状态方式

调用dma_get_state(chx)确定DMA是否在数据搬运，若在搬运数据，调用dma_abort(chx)停止通道或更换通道；

先调用dma_deint(chx)，主要为了清除上一次通道搬运未清除的pending和关闭中断，在调用dma_init(chx,param_addr)函数初始化通道，即指定搬运的地址，长度，以及搬运模式。

调用dma_start(chx)启动DMA通道搬运

调用dma_irq_get_flat(chx,DMA_Transfer_IT)查询DMA搬运是否完成。若为单次搬运，可以调用函数dma_get_state(chx)查询搬运是否完成。

当查询DMA搬运完成，调用dma_irq_chear_flag(chx,DMA_Transfer_IT)清除完成pending，为为此搬运查询准备。

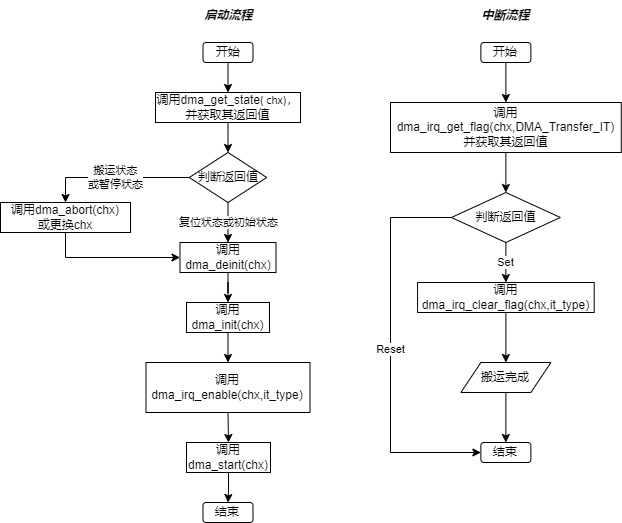

中断方式

调用dma_get_state(chx)确定dma是否在运行数据搬运，若在搬运数据，调用dma_abort(ch)停止通道或更换通道；

先调用dma_deinit( chx)，主要为了清除上一次通道搬运未清除的pending和关闭中断，再调用dma_init(chx,param_addr)函数初始化通道，即指定搬运的地址，长度，以及搬运模式。

调用dma_irq_enable(chx, it_type)函数使能中断。

调用dma_start(chx)启动DMA通道搬运。

中断服务函数中调用dma_irq_get_flag( chx, it_type)确定对应通道的对用中断pending产生。

若对应通道中断置位，调用dma_irq_clear_flag(chx,DMA_Transfer_IT)清除完成pending，否则中断服务函数退出后会立即再进入。

注意：上述流程建立在，中断服务函数中只有使能的通道中断pending处理。若含有未使能的中断pending处理，需要添加中断是否使能判断（该函数API未提供，即不推荐在中断服务函数中含有未使能的通道中断pending处理）。
