ONOFF多功能单元

备注

SoC SPV1x搭载了一个ONOFF多功能单元，对SoC指定管脚(Pad)数字输入电平事件进行实时监测，可以在事件触发时产生PMU单元中断请求信号，或生成低功耗状态的唤醒信号。用户可以根据场景需要，灵活配置并利用ONOFF单元的输出信号进行应用设计。

外设特性

能够对多种管脚数字电平事件进行响应：高/低电平、上升沿和下降沿。

能够作为PMU中断源之一，产生PMU单元中断请求，参与SoC低功耗睡眠模式(Sleep Mode)的唤醒。

能够作为唤醒源之一，产生PMU低功耗唤醒信号，参与SoC低功耗待机和休眠模式(Standby/Hibernate Mode)的唤醒。

外设使用

A. ONOFF功能管脚配置

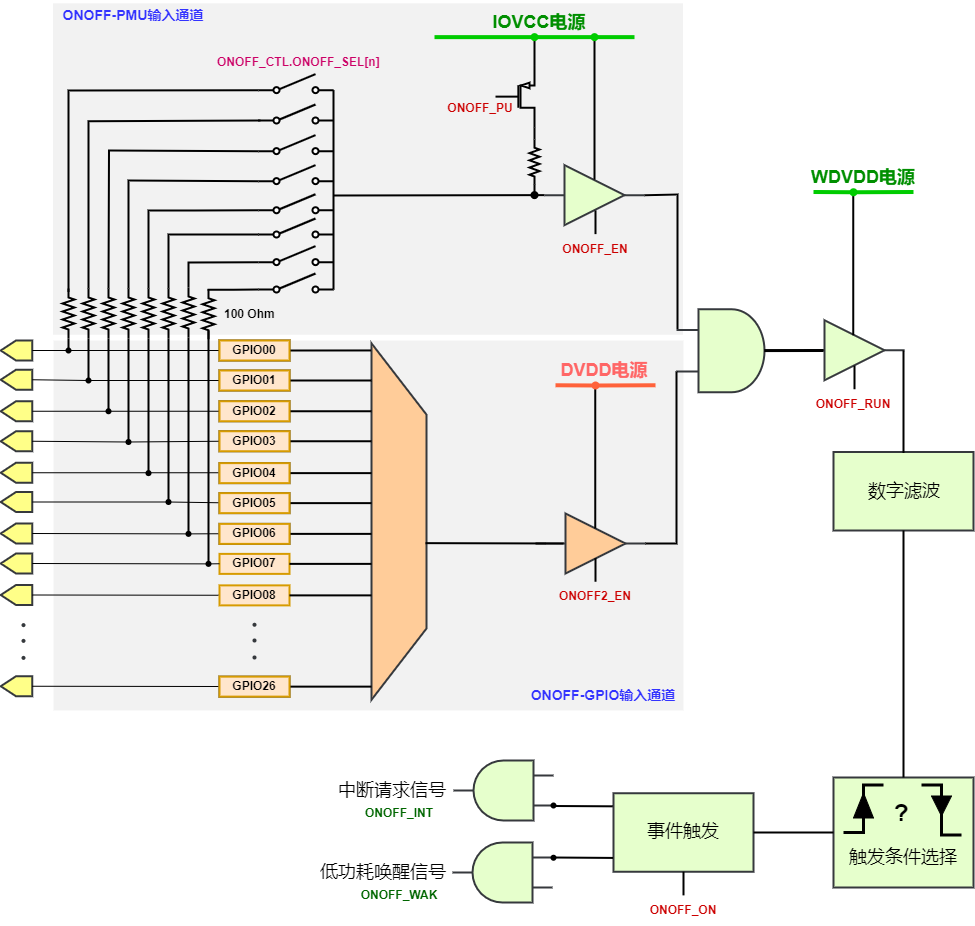

ONOFF单元存在两路 非互斥 的管脚电平输入通道，用户可以根据低功耗场景要求选择至少一路输入通道进行配置：

`ONOFF-GPIO输入通道`

该输入通道复用GPIO单元的输入通道，由SoC内部DVDD电源进行供电，因此能够在Active/Sleep/Standby Mode下工作。 Hibernate Mode下由于DVDD电源关断，该输入通道将无法工作。用户可以从GPIO00-GPIO26管脚中选择一路作为该通道下的电平输入端口，并使用GPIO单元对应端口的上下拉电阻进行控制。

使用该输入通道的流程如下：

配置 GPIO端口控制寄存器CTL[n] 将管脚n设置为数字输入功能，并按需配置上下拉电阻。

配置 GPIO ONOFF通道控制寄存器ONOFF , 选中指定管脚n：GPIO_ONOFF.SEL = n，并开启ONOFF功能：GPIO_ONOFF.EN = 1。

设置ONOFF输入信号消抖时间ONOFF_CTL.ONOFF_TIME，则ONOFF输入中脉宽小于ONOFF_TIME设置值的噪声信号都可以被滤除。

设置ONOFF输入电平事件类型ONOFF_CTL.ONOFF_EDGE。

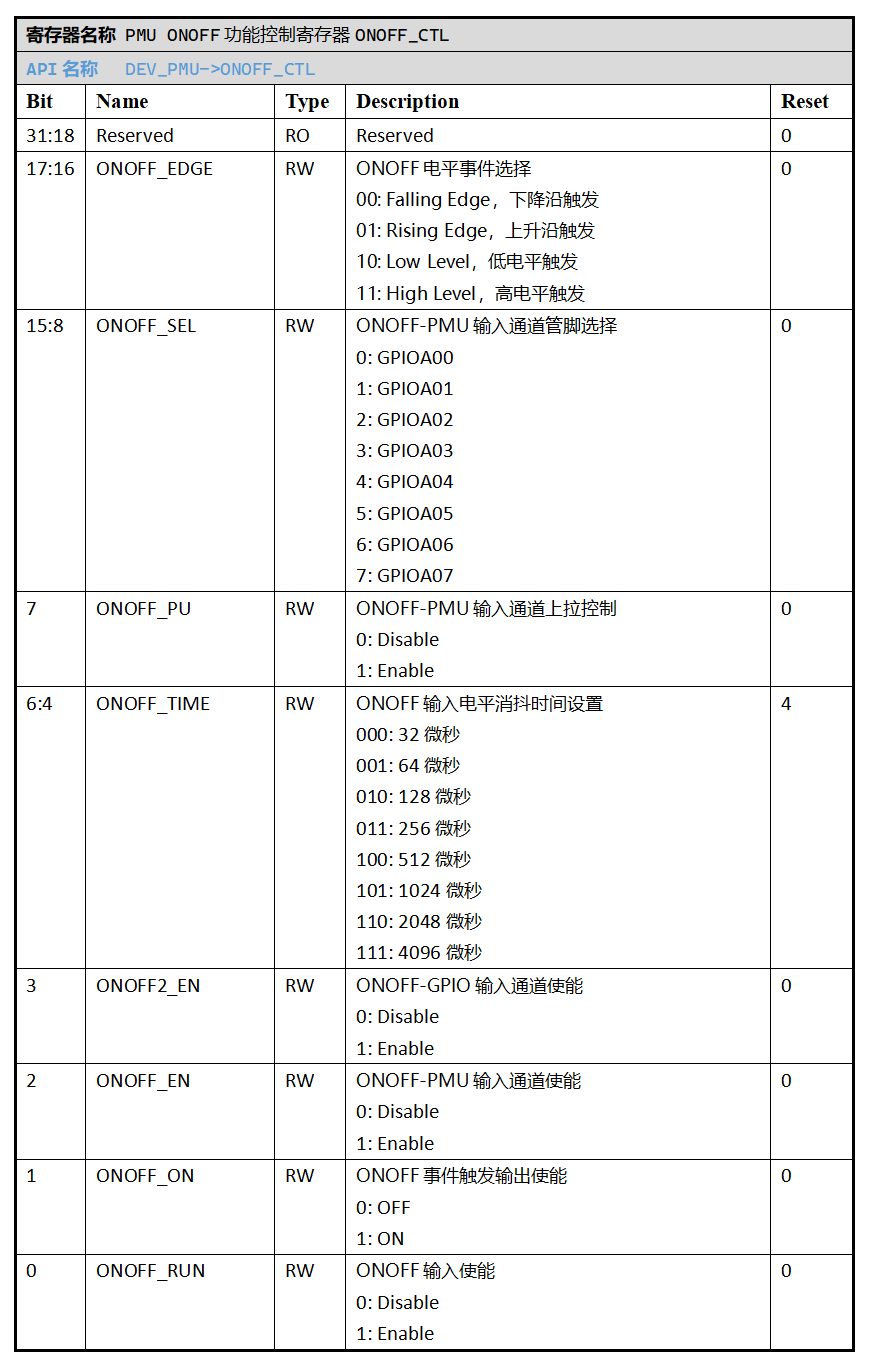

配置 PMU ONOFF功能控制寄存器ONOFF_CTL , 开启ONOFF-GPIO输入通道：PMU_ONOFF_CTL.ONOFF2_EN = 1。

开启ONOFF输入使能：PMU_ONOFF_CTL.ONOFF_RUN = 1。

API链接：

onoff_gpio_init_pin()

`ONOFF-PMU输入通道`

该输入通道通过PMU单元实现，由SoC内部常开电源IOVCC供电，因此能够包括Active/Sleep/Standby/Hibernate Mode在内的全部SoC功耗模式下工作。用户可以从GPIO00-GPIO07管脚中选择最多8路作为该通道下的电平输入端口，选中管脚电平经过与运算(Logical AND Operator)后产生通道输入信号。该通道配置有可选上拉电阻(100K欧姆阻值)用于控制。

使用该输入通道的流程如下：

配置 PMU ONOFF功能控制寄存器ONOFF_CTL , 选择指定管脚n：PMU_ONOFF_CTL.ONOFF_SEL[n] = 1。

设置ONOFF输入信号消抖时间ONOFF_CTL.ONOFF_TIME，则ONOFF输入中脉宽小于ONOFF_TIME设置值的噪声信号都可以被滤除。

设置ONOFF输入电平事件类型ONOFF_CTL.ONOFF_EDGE。

按需配置ONOFF-PMU通道上拉PMU_ONOFF_CTL.PU。

开启ONOFF-PMU输入通道：PMU_ONOFF_CTL.ONOFF_EN = 1。

开启ONOFF输入使能：PMU_ONOFF_CTL.ONOFF_RUN = 1。

API链接：

onoff_pmu_init_pin()

警告

当从GPIO00-07选择多路ONOFF-PMU输入通道作为低功耗模式唤醒源时：
- 选中的输入通道内部之间经由各自的100Ohm电阻处于连通状态，即其中一路通道的电平改变将转递到其他选通的输入通道。
- 因此，程序在通过ONOFF功能从低功耗模式唤醒后，应使用API pmu_ctl_reset() 重置ONOFF_CTL寄存器，切断ONOFF-PMU输入通路之间的导通，然后通过按键 (Keys) 提供的API对各个输入通道的真实电平情况进行评估。
- 由于以上机制的存在，下列场景无法实现（待补充）：
1. “配置两路按键A和B，设置响应电平下降沿唤醒，按住按键A，拉低其输入电平后进入低功耗模式，此时按下按键B仍然能够唤醒芯片”。

警告

当选择“高电平”或“电平上升沿”作为电平事件类型时：
- 为了满足其处于Standby/Hibernate Mode状态下的工作条件，使用ONOFF-PMU输入通道，需要保证32KHz OSC_PMU时钟处于开启状态。
- 如果仅用于Standby Mode状态下的唤醒，也可以使用ONOFF-GPIO输入通道，但仍然需要保证32KHz OSC_PMU时钟的开启。

B. ONOFF信号输出使能

通过开启 PMU ONOFF功能控制寄存器ONOFF_CTL 的ONOFF信号输出使能ONOFF_ON，当经由ONOFF输入通道的电平触发指定的事件时，ONOFF单元将同时产生中断请求信号（ONOFF_INT）和低功耗唤醒信号（ONOFF_WAK）。根据PMU的中断使能寄存器和低功耗唤醒信号使能寄存器的具体配置，ONOFF单元可以参与中断和低功耗唤醒等应用场景的响应。

API链接：

onoff_output_enable()

onoff_output_disable()

API说明

enum onoff_debounce_time_t

ONOFF输入信号消抖时间配置枚举定义。

ONOFF_Debounce_Time_32us：32us消抖时间

ONOFF_Debounce_Time_64us：64us消抖时间

ONOFF_Debounce_Time_128us：128us消抖时间

ONOFF_Debounce_Time_256us：256us消抖时间

ONOFF_Debounce_Time_512us：512us消抖时间

ONOFF_Debounce_Time_1024us：1024us消抖时间

ONOFF_Debounce_Time_2048us：2048us消抖时间

ONOFF_Debounce_Time_4096us：4096us消抖时间

enum onoff_event_t

ONOFF输入电平事件类型枚举定义。

ONOFF_Event_Falling_Edge：电平下降沿

ONOFF_Event_Rising_Edge：电平上升沿

ONOFF_Event_Low_Level: 低电平

ONOFF_Event_High_Level: 高电平

void onoff_gpio_init_pin(gpio_pin_t pin, gpio_pin_pull_t pull, onoff_event_t event, onoff_debounce_time_t debounce)

对指定的GPIO端口进行ONOFF-GPIO输入通道配置。

参数

pin – ONOFF端口号，通过枚举定义 gpio_pin_t 选择。
pull – ONOFF端口上/下拉选择，通过枚举定义 gpio_pin_pull_t 选择。
event – 需要响应的ONOFF输入电平事件，通过枚举定义 onoff_event_t 选择。
debounce – ONOFF输入信号消抖时间，通过枚举定义 onoff_debounce_time_t 选择。

返回

无

enum onoff_pmu_pin_pull_t

ONOFF-PMU通道上拉电阻配置枚举定义。

ONOFF_PMU_Pull_None：无上拉

ONOFF_PMU_Pull_Up：开启上拉

void onoff_pmu_init_pin(gpio_pin_t pin, onoff_pmu_pin_pull_t pull, onoff_event_t event, onoff_debounce_time_t debounce)

对指定的GPIO端口进行ONOFF-PMU输入通道配置。

参数

pin – ONOFF端口号，通过枚举定义 gpio_pin_t 选择，GPIO00-07可选。
pull – ONOFF端口上拉选择，通过枚举定义 onoff_pmu_pin_pull_t 选择。
event – 需要响应的ONOFF输入电平事件，通过枚举定义 onoff_event_t 选择。
debounce – ONOFF输入信号消抖时间，通过枚举定义 onoff_debounce_time_t 选择。

返回

无

void onoff_output_enable()

使能ONOFF输出信号。

返回: 无

void onoff_output_disable()

失能ONOFF输出信号。

返回: 无

void onoff_deinit()

清除ONOFF功能控制寄存器配置，常用于低功耗Standby/Hibernate模式唤醒后处理阶段。

返回: 无
