SWM

SWM模块为PWM的子模块，由软件模式和PDM模式组成

备注

SWM模块与PWM模块的通道PWM0为同一通道

当SWM模式选择差分或classD输出方式，将占用PWM1通道

简介

enum swm_source_clk_t

SWM通道工作时钟

  • SWM_Clock_OSCPMU: 32kHz时钟

  • SWM_Clock_OSCAUDIO: 49.152MHz时钟

  • SWM_Clock_OSCCORE: corepll时钟，大小由corepll配置决定，参看时钟配置模块 XX

  • SWM_Clock_EXTCLK: 外部输入时钟

说明

  1. SWM时钟与PWM0时钟为同一个

  2. SWM的时钟配置可以配置时钟的占空比，即时钟不以方波形式输出。具体参看时钟配置函数

enum swm_it_type_t

SWM中断

  • SWM_Fifo_Threshold_IT: FIFO阈值中断

  • SWM_Fifo_Overflow_IT: FIFO上溢中断

  • SWM_Fifo_Underflow_IT: FIFO下溢中断

  • SWM_Fifo_End_IT: FIFO最后一数据输出中断

说明

  1. SWM_Fifo_Threshold_IT FIFO可写数据大于等于阈值pending，阈值由SMW初始参数data_threshold指定；SWM_Fifo_Overflow_IT FIFO数据上溢pending，即FIFO被填爆；SWM_Fifo_Underflow_IT FIFO下溢，即FIFO被读爆；SWM_Fifo_End_IT FIFO最后一个数据被发送pending

  2. pending的产生与中断使能无关，四个中断的服务函数入口相同，需要在中断服务函数中判断具体触发中断的pending

enum swm_data_width_t

SWM的FIFO中有效数据的bit数，指定SWM模式FIFO中有效数据的bit数

  • SWM_Data_Width_5Bit 至 SWM_Data_Width_16Bit

enum swm_data_format_t

FIFO的每个word中有效数据的个数

  • SWM_Format_1Data:

  • SWM_Format_2Data:

  • SWM_Format_3Data:

  • SWM_Format_4Data:

说明

  • 当设定每个word中有效数据为1个，数据存放在word的低16bit；

  • 设定每个word中有效数据为2个，数据分别存放在低16bit和高16bit；

  • 当设定word中有效数据为3个，数据分别存放在[9:0]、[19:10]、[29:20]，最后两bit无效；

  • 当设定word中由4个数据，分别存放在[7：0]、[15：8]、[23：16]、[31：24]。

enum swm_data_type_t

与 swm_data_width_t 共同指定输出脉冲的周期

  • SWM_Data_Hex:

  • SWM_Data_Dec:

说明

  • 参数与swm_data_width_t指定输出脉冲的周期。当选择SWM_Data_Hex，有效数据bit5-16分别指定周期为32，64，128，256，512，1024，2048，4096，8192，16384，32768，65536；当选择SWM_Data_Dec，有效数据bit5-16分别指定周期为30，60，120，250，500，1000，2000，4000，8000，16000，32000，64000。单位为通道工作时钟。

enum swm_soft_mode_t

swm输出模式

  • SWM_Soft_Single_Mode:

  • SWM_Soft_Overturn_Mode:

  • SWM_Soft_Difference_Mode:

  • SWM_Soft_ClassD_Mode:

说明

  • 参看功能及描述软件模式

enum swm_signal_format_t

指定有效数据符号位形式

  • SWM_Data_Signal_Magnitude: 最高位符号位

  • SWM_Data_Signal_Complement:补码形式

说明

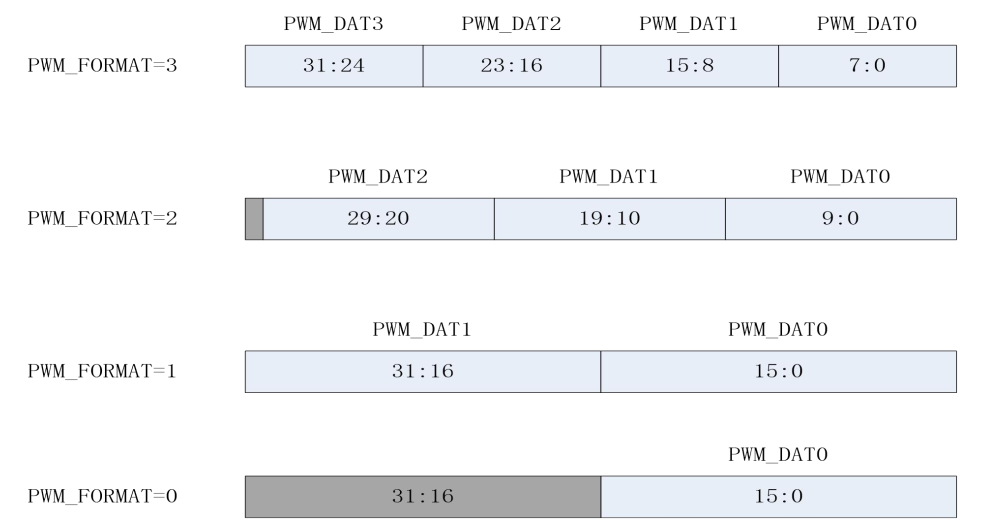

  1. SWM_Data_Signal_Magnitude表示最高位表示符号位。最高位不是有效数据的最高位，而是能表示最大数据的最高位即下图中各有效数据的最高位

    ../../_images/kiwi-pwm-format.png

  2. SWM_Data_Signal_Complement表示补码形式表示符号

enum swm_idle_polarity_t

指定空闲时，通道输出的极性

  • SWM_Idle_Polarity_Low: 空闲时极性低

  • SWM_Idle_Polarity_High: 空闲时极性高

enum swm_parameter_t

SWM初始化参数

  • mode: 输出模式，swm_soft_mode_t中选择

  • data_width: fifo数据宽度，swm_data_width_t中选择

  • data_format: fifo中数据格式，swm_data_format_t中选择

  • data_repeat: fifo中每个数据连续输出次数，范围1-16

  • data_type: 与data_width共同指定脉冲周期，swm_data_type_t中选择

  • data_signal_format: fifo数据符号位表示方式，swm_signal_format_t中选择

  • continue_en: fifo空时， 输出行为，参数选择Enable Disable

  • modulate_en: 脉冲输出是否加入时钟调制，参数选择Enable Disable 只影响底边，即PWM0通道对应的通道

  • idle_polarity: 空闲极性，swm_idle_polarity_t中选择

  • data_threshold: 产生SWM_Fifo_Threshold_IT阈值,fifo中还剩多少可写中断 1-8

说明

  • mode指定输出模式；

  • data_width指定fifo中有效数据的宽度；

  • data_format指定fifo中每个32bit中有效数据的个数；

  • data_repeat指定每个有效数据输出次数；

  • data_type指定输出脉冲的周期，与data_width共同决定；

  • data_signal_format指定数据符号格式；

  • continue_en指定fifo空时，输出行为，当值为Enable表示fifo空，继续输出最后一个32bit数据，当值为Disable表示fifo空输出空闲极性；

  • idle_polarity指定空闲时，通道输出的极性；modulate_en指定输出脉冲是否加上时钟调制输出；

  • data_threshold指定fifo可填数据的阈值，用于触发SWM_Fifo_Threshold_IT pending

void swm_clock_set(swm_source_clk_t source_clk, uint32_t div, uint32_t low_duty)

SWM通道时钟设置

参数

  • source_clk – source_clk可选时钟源，参数选swm_source_clk_t

  • div – 时钟分频系数，范围1-8192

  • low_duty – 时钟低电平占比数量，参数范围1-div

返回

无

void swm_init(swm_parameter_t *soft_parameter)

SWM模式初始化

参数

  • soft_parameter – swm参数，参数范围swm_parameter_t

返回

无

void swm_pdm_init(soc_set_t idle_polarity)

SWM通道PDM初始化

参数

  • idle_polarity – 初始化后，空闲极性

返回

无

void swm_write_data(uint32_t data)

向SWM的fifo中写数据

参数

  • data – 需要写入的数据

返回

无

uint32_t swm_get_write_state()

获取SWM的fifo状态

返回

FIFO状态

返回值

  • 0 – 非空非满

  • 1 – 满

  • 2 – 空

void swm_deinit()

SWM的去初始化

返回

无

void swm_start()

SWM的开始输出pwm

返回

无

void swm_abort()

SWM停止输出pwm

返回

无

void swm_irq_enable(swm_it_type_t it_type)

SWM中断使能

参数

  • it_type –

    中断类型

    • SWM_Fifo_Threshold_IT: fifo阈值中断，触发阈值data_threshold控制

    • SWM_Fifo_Overflow_IT: fifo上溢中断

    • SWM_Fifo_Underflow_IT: fifo下溢中断

    • SWM_Fifo_End_IT: 出书一个PWM后中断

返回

无

void swm_irq_disable(swm_it_type_t it_type)

SWM中断失能

参数

  • it_type –

    中断类型

    • SWM_Fifo_Threshold_IT: fifo阈值中断，触发阈值data_threshold控制

    • SWM_Fifo_Overflow_IT: fifo上溢中断

    • SWM_Fifo_Underflow_IT: fifo下溢中断

    • SWM_Fifo_End_IT: 出书一个PWM后中断

返回

无

soc_set_t swm_irq_get_flag(swm_it_type_t it_type)

获取SWM中断pending

参数

  • it_type –

    中断类型

    • SWM_Fifo_Threshold_IT: fifo阈值中断，触发阈值data_threshold控制

    • SWM_Fifo_Overflow_IT: fifo上溢中断

    • SWM_Fifo_Underflow_IT: fifo下溢中断

    • SWM_Fifo_End_IT: 出书一个PWM后中断

返回

中断状态

返回值

  • Reset – 对应pending未置位

  • Set – 对应pending置位

void swm_irq_clear_flag(swm_it_type_t it_type)

清除SWM中断pending

参数

  • it_type –

    中断类型

    • SWM_Fifo_Threshold_IT: fifo阈值中断，触发阈值data_threshold控制

    • SWM_Fifo_Overflow_IT: fifo上溢中断

    • SWM_Fifo_Underflow_IT: fifo下溢中断

    • SWM_Fifo_End_IT: 出书一个PWM后中断

返回

无

void swm_irq_handler()

SWM中断处理函数

Retuans

无

Note

需要在pwm_irq_entry中调用

Note

弱函数，用户可再定义同名函数

void swm_tx_dma_enable()

SWM通道DMA请求使能,指定DMA的请求源

Retuans

无

API使用

CPU查询方式

  1. 确定通道未被使用

  2. 调用swm_clock_set(source_clk, div,low_duty)通道工作时钟

  3. 调用swm_init(soft_parameter_addr)或swm_pdm_init()初始通道

  4. 调用swm_tx_dma_enable()使能dma搬运

  5. 调用DMA通道初始化

  6. 调用DMA通道使能，开搬运

  7. 调用swm_start()开始输出脉冲

../../_images/kiwi-pwm-api-swm-cpu.jpg

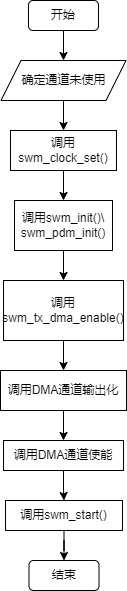

dma搬运方式

  1. 确定通道未被使用

  2. 调用swm_clock_set(source_clk, div,low_duty)通道工作时钟

  3. 调用swm_init(soft_parameter_addr)或swm_pdm_init()初始通道

  4. 调用swm_tx_dma_enable()使能dma搬运

  5. 调用DMA通道初始化

  6. 调用DMA通道使能，开搬运

  7. 调用swm_start()开始输出脉冲

../../_images/kiwi-pwm-api-swm-dma.jpg
