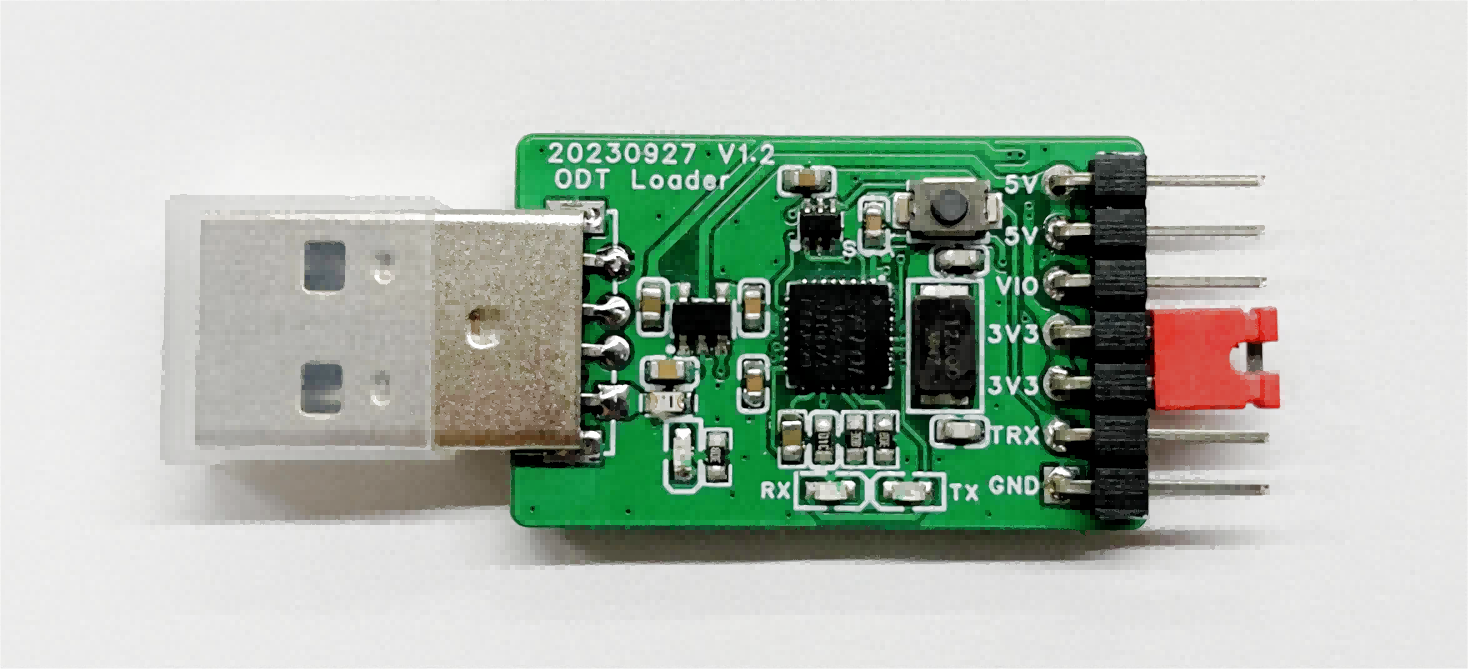

固件下载器(ODT Loader)说明

../../_images/kiwi-odt-loader.png

引脚信号说明

  1. 5V：对外5V供电。

  2. VIO：ODT Loader的IO参考电压，决定TRX引脚的通讯电压。

  3. 3V3：对外3.3V供电。

  4. TRX：串口收发引脚。

  5. GND：GND引脚。

使用方式

  1. SPV1x采用外部供电

  1. 给SPV1x断电。

  2. 连接GND到SPV1x的GND；连接TRX到SPV1x的GPIO06；连接VIO到SPV1x的IOVCC（可省去VIO连接，见注意事项-3）。

  3. 按住ODT Loader上的下载按钮，然后给SPV1x上电，上电稳定后，松开下载按钮。

  4. 等待PC对ODT Loader枚举完成，之后就可以使用上位机进行程序下载。

  1. SPV1x采用ODT Loader供电

  1. 先将ODT Loader从PC的USB口上移除。

  2. 连接GND到SPV1x的GND；连接TRX到SPV1x的GPIO06；连接5V或3V3（供电电压取决于实际的项目情况）到SPV1x的VCC；连接VIO到SPV1x的IOVCC（可省去VIO连接，见注意事项-3）。

  3. 按住ODT Loader上的下载按钮，然后再将ODT Loader连接到PC的USB口进行上电。上电稳定后，松开下载按钮。

  4. 等待PC对ODT Loader枚举完成，之后就可以使用上位机进行程序下载。

备注

注意事项

  1. 5V引脚上能提供的最大电流取决于对应的USB口能提供的最大电流，过大的电流会导致USB口浪涌。建议汲取的电流不要超过500mA。

  2. 3.3V引脚上最大提供300mA电流。

  3. 当SPV1x的VCC供电不低于3.2V时，可以直接将ODT Loader的VIO与3V3连接在一起，使用3.3V的IO电平进行下载。当SPV1x的VCC电压低于3.2V时，需要将ODT Loader的VIO与SPV1x的IOVCC连接在一起。

  4. 当SPV1x在断电前处于低功耗模式时（特别是休眠模式），断电所需的时间会较长。

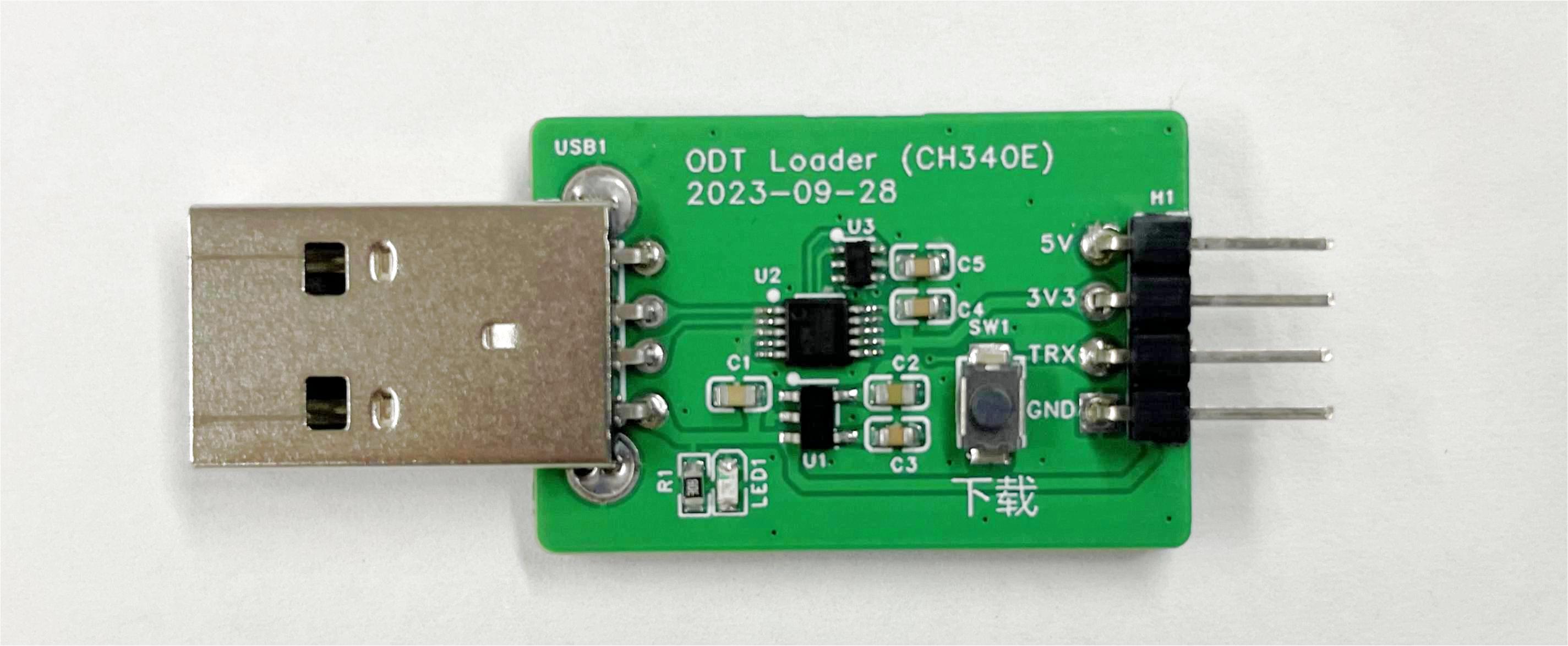

低成本固件下载器(ODT Loader(CH340E))说明

../../_images/kiwi-odt-loader-CH340.png

引脚信号说明

  1. 5V：对外5V供电。

  2. 3V3：对外3.3V供电。

  3. TRX：串口收发引脚。

  4. GND：GND引脚。

使用方式

  1. SPV1x采用外部供电

  1. 给SPV1x断电。

  2. 连接GND到SPV1x的GND；连接TRX到SPV1x的GPIO06。

  3. 按住ODT Loader(CH340E)上的下载按钮，然后给SPV1x上电，上电稳定后，松开下载按钮。

  4. 等待PC对ODT Loader(CH340E)枚举完成，之后就可以使用上位机进行程序下载。

  1. SPV1x采用ODT Loader(CH340E)供电

  1. 先将ODT Loader(CH340E)从PC的USB口上移除。

  2. 连接GND到SPV1x的GND；连接TRX到SPV1x的GPIO06；连接5V或3V3（供电电压取决于实际的项目情况）到SPV1x的VCC。

  3. 按住ODT Loader(CH340E)上的下载按钮，然后再将ODT Loader(CH340E)连接到PC的USB口进行上电。上电稳定后，松开下载按钮。

  4. 等待PC对ODT Loader(CH340E)枚举完成，之后就可以使用上位机进行程序下载。

备注

注意事项

  1. 5V引脚上能提供的最大电流取决于对应的USB口能提供的最大电流，过大的电流会导致USB口浪涌。建议汲取的电流不要超过500mA。

  2. 3.3V引脚上最大提供300mA电流。

  3. 由于CH340E固定工作在3.3V模式，因此SPV1x的IO电压也需要在3.3V附近。建议下载时SPV1x的VCC供电不要低于3.2V。

  4. 当SPV1x在断电前处于低功耗模式时（特别是休眠模式），断电所需的时间会较长。
