JTAG调试器(Straw Mini)说明

参见

• 软件使用详情，请参考 调试Flash应用程序。

SpaceTouch Straw调试器通过IDC连接器（2x5P 2.54mm Pitch）与SPV1x开发板建立连接，提供JTAG调试和串口调试打印能力。

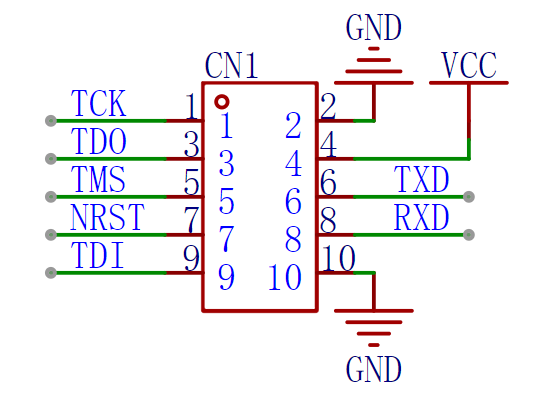

上图为推荐的 SPV1x开发板侧 IDC连接器插座参考设计，下表总结了不同应用场景下连接器引脚和SPV1x GPIO的连接情况：

	4-wire JTAG	2-wire cJTAG	Full-duplex Serial	Half-duplex Serial
TCK	GPIO0	GPIO0
TDO	GPIO2	N.C.
TMS	GPIO1	GPIO1
TDI	GPIO3	N.C.
NRST	N.C.	N.C.
TXD			UART0 RX MFP	N.C.
RXD			GPIO6	GPIO6

备注

• JTAG和串口打印场景彼此可以自由组合

• 通过Straw调试器通路实现串口打印场景仅支持UART0通道
