SPV1x 芯片封装引脚说明

参见

GPIO MFP相关信息请参考： GPIO

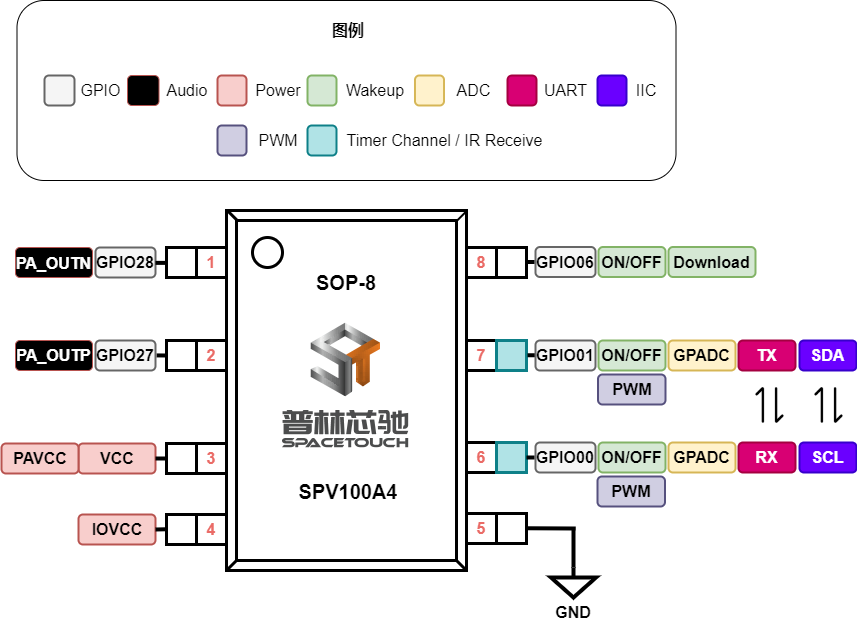

SOP-8 SPV100A4

独立执行音频解码播报功能的最小封装：

可作为从机通过UART/IIC/IR等方式进行软件控制。

具备PWM输出能力，实现LED呼吸灯等效果。

支持ONOFF按键形式的低功耗唤醒。

支持以AD Key形式进行按键扩展。

下载参考设计

../../_images/kiwi-sop8-package.png

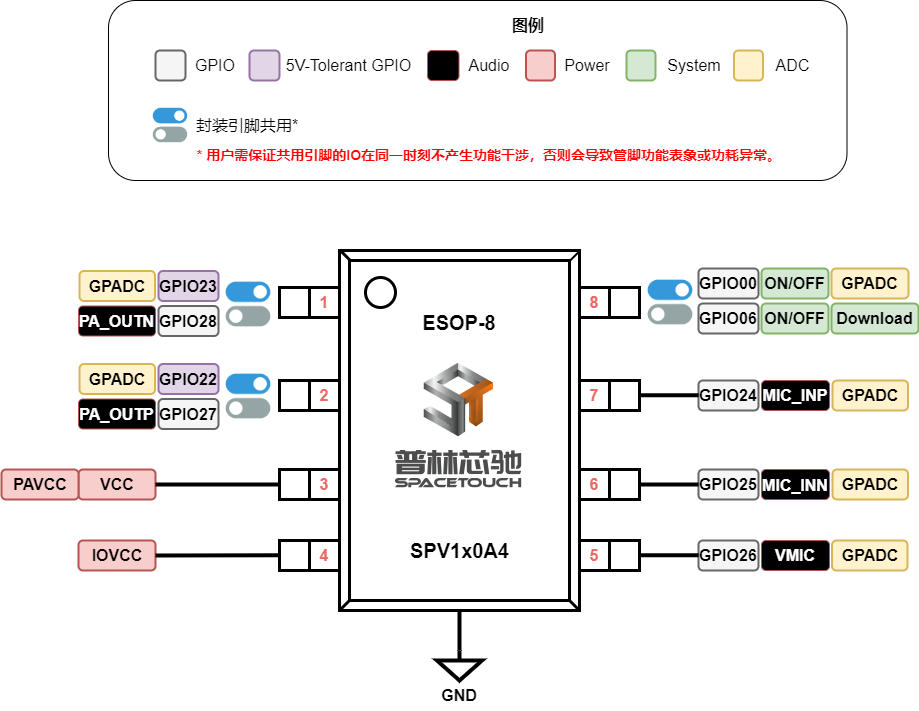

ESOP-8 SPV110A4/120A4

../../_images/kiwi-esop8-package.png

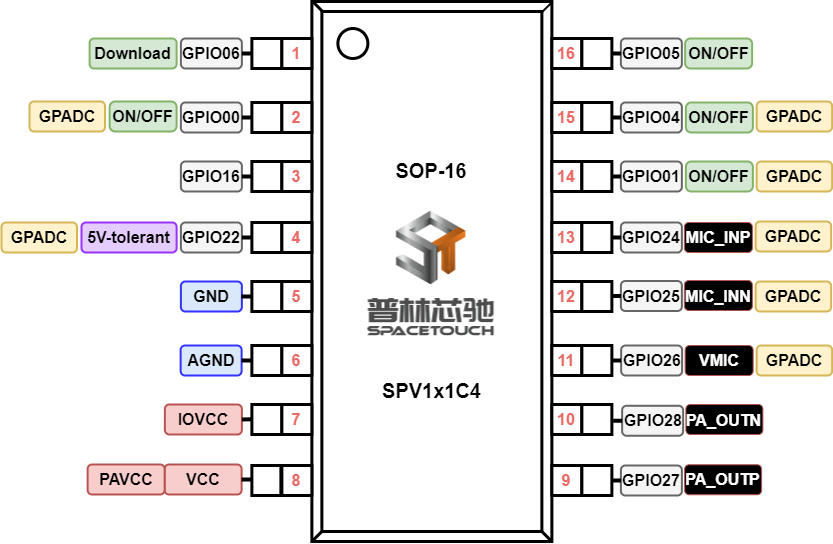

SOP-16 SPV1x1C4

GPIO00/01/04/05具有Hibernate模式下ONOFF唤醒能力。

GPIO06在引脚数目满足方案需求的情况下，建议NC。

GPIO22具有5V耐压能力，可以用于5V场景充电检测。

SPV10品类没有Audio ADC，GPIO24/25/26可用做GPIO和其它支持的外设复用引脚。

../../_images/kiwi-sop16-spv1x1c4-package.png

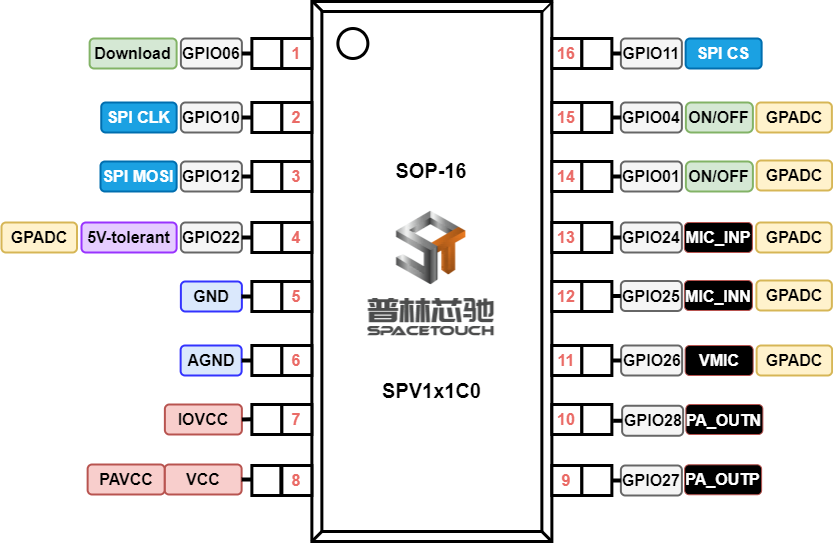

SOP-16 SPV1x1C0

../../_images/kiwi-sop16-spv1x1c0-package.png

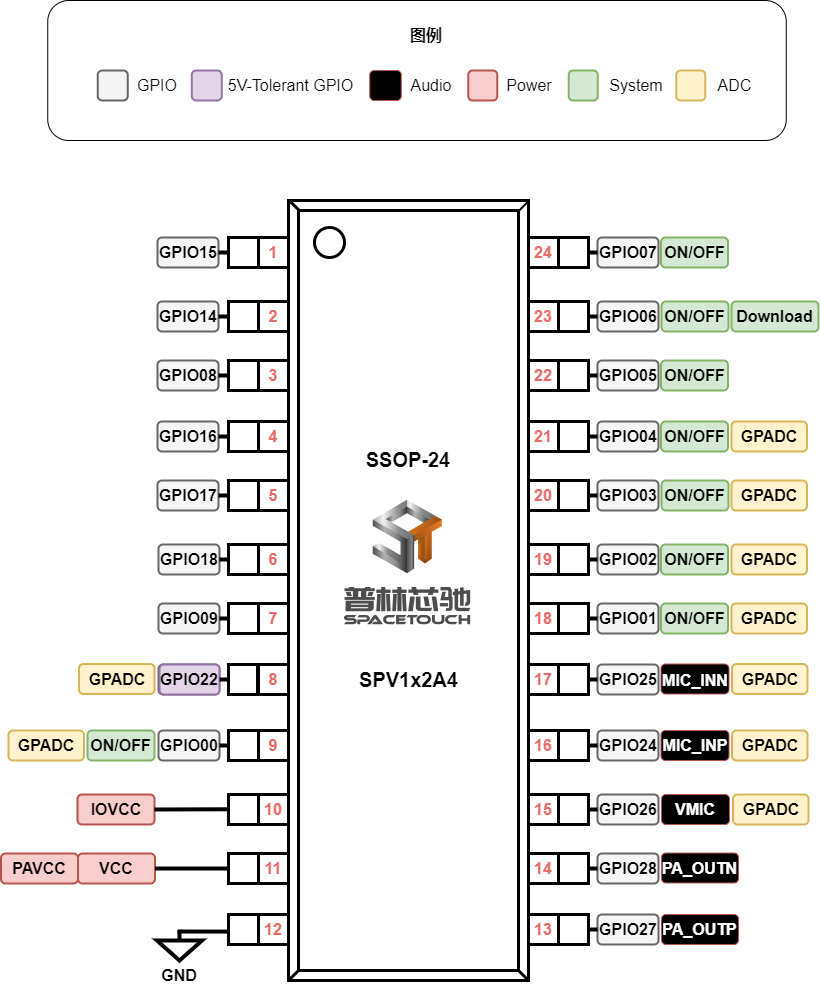

SSOP-24 SPV1x2A4

../../_images/kiwi-ssop24-package.png

SSOP-24 SPV1x2A0

../../_images/kiwi-ssop24-spv1x2a0.png
