SPV1x Evaluation Board (EVB) 说明

SPV1x EVB 介绍

SPV1x Evaluation Board(EVB)围绕SPV1x QFN40全封装芯片搭建，集成CH340E作为在线下载器，提供SD卡槽（SPI协议）、 IR发射/接收模块、电机控制模块、RGB LED灯珠、AD Key、Keypad Matrix、LED Matrix、内置/外接PA、麦克风输入、锂电池充电模块等多种板载外设， 通过跳线方式进行自由组合， 满足典型方案的快速体验和二次开发需求。

SPV1x EVB原理图下载链接：

• pdf格式

备注

1. 请留意图中标注的外设用途说明以及跳线连接方式（白色）。

2. EVB板串口下载波特率设置推荐不超过1000000。

警告

1. 当通过VBAT脚使用干电池电池仓进行供电时，切勿 接入USB供电。推荐使用锂电池，可以实现通过USB对电池充电。

SPV1x EVB 专属Demo说明

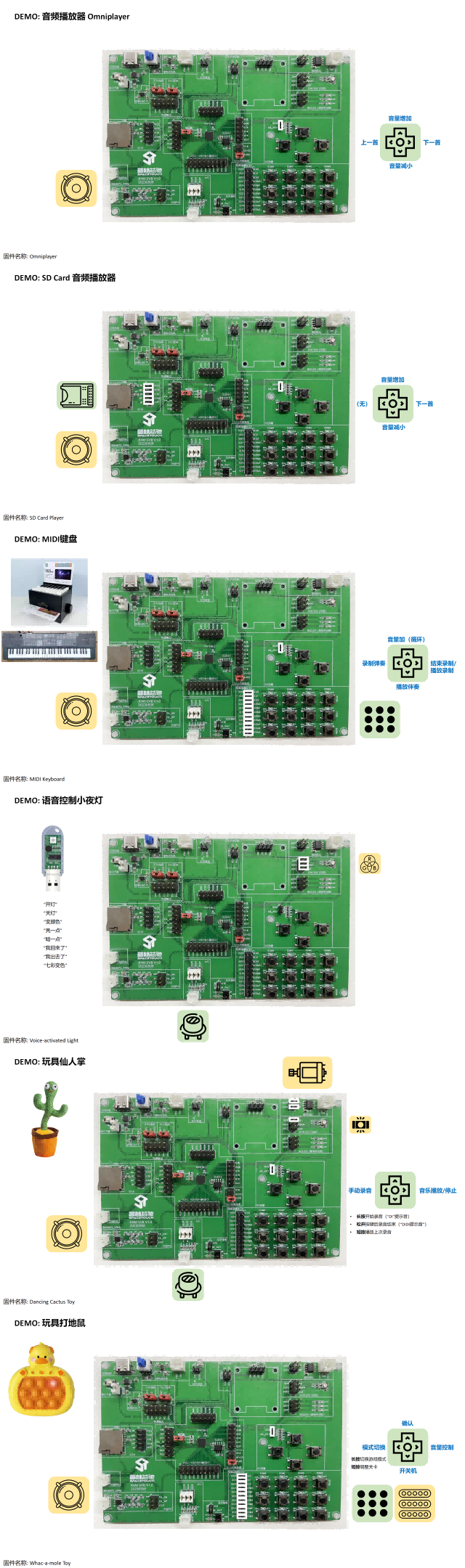

SPV1x SDK提供基于EVB的如下Demo供早期评估，并保持更新：

1. 音频播放器 Omniplayer

   用于评估SPV1x音乐播放器库使用，以及SPV1x所支持音频格式的播放效果。

2. SD Card 音频播放器

   用于评估SPV1x通过SPI接口获取和播放FAT32格式SD卡存储音频内容的流程。

3. MIDI键盘

   用于评估SPV1x以Keypad Matrix实现基于软件MIDI合成器的MIDI键盘效果。

4. 语音控制小夜灯

   用于评估SPV1x实现离线语音识别并控制外设的效果。

5. 玩具仙人掌

   模仿仙人掌玩具逻辑，用于评估SPV1x综合方案整合。

6. 玩具打地鼠

   模仿打地鼠玩具逻辑，用于评估SPV1x综合方案整合。

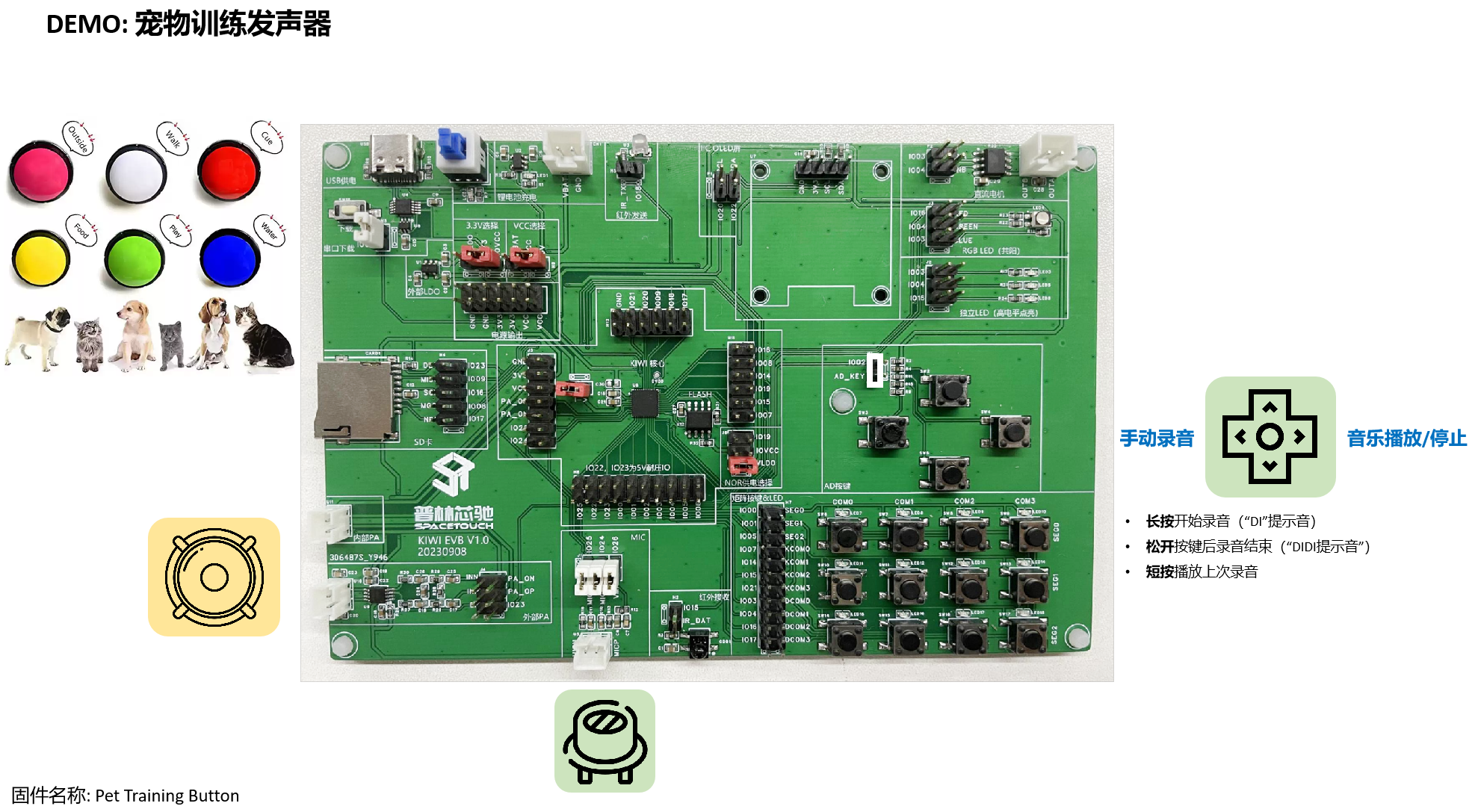

7. 宠物训练发声器

   用于评估SPV1x录音/播放场景库的使用。

---
