用户程序烧录

备注

前置知识： Boot ROM说明

准备工作

1. 串口硬件连接:

   使用支持半双工通信的串口模块，连接SPV1x的GPIO06。通常只需要连接双方的GND和TRX信号线。 如果串口模块的IO需要额外的参考电压，则将串口模块的参考电压引脚连接至SPV1x的IOVCC。

2. 设置SPV1x进入升级状态：

   两种实现方式：(A) 先拉低GPIO06，然后进行SPV1x上电，上电后释放GPIO06。(B) 通过置位软件升级请求标志位，然后软件复位，让SPV1x进入升级状态。

上位机使用说明

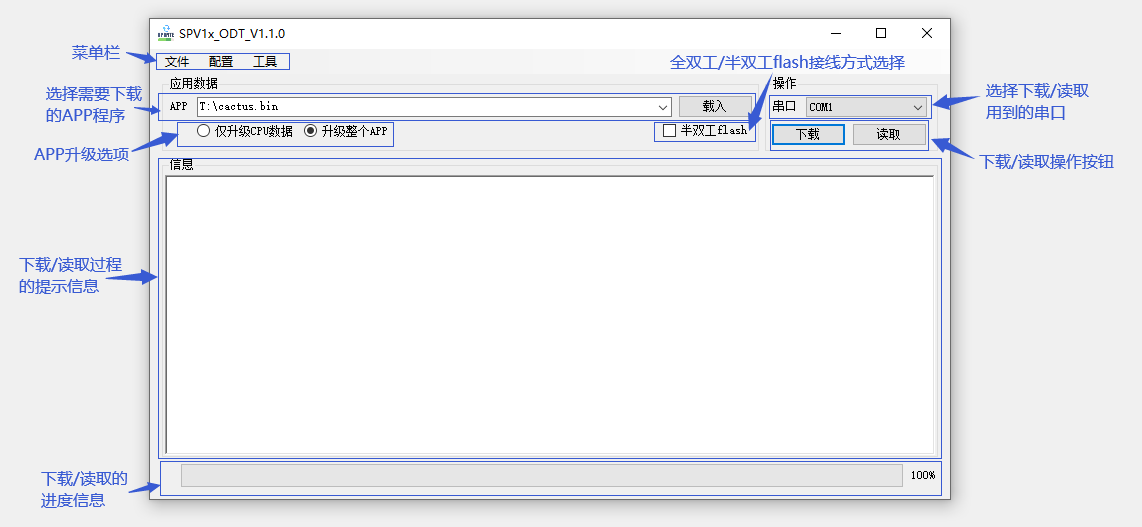

1. 主界面描述



2. 下载配置界面描述

   在主界面下，点击菜单栏的“配置”，选择“下载参数配置”，即可打开下载配置界面。

   1. “通用”选项卡



      “通用”选项卡下有“数据分片”设置。由于APP数据比较大，在下载的过程中，需要将APP按一定大小切片为数据片，然后逐数据片进行下载。 通常，数据片的大小越大，程序的下载速度越快，但下载出错的可能性也越大。

   2. “串口下载”选项卡



      “串口下载”选项卡下有“波特率”设置。通常，波特率越大，下载速度越快，但下载出错的可能性也越大。“波特率”下拉列表中已内置了常用的波特率， 用户也可以直接输入特定的波特率数值。

   3. 其他选项卡



      “其他”选项卡内容暂时为空。

3. 固件加密界面描述

   在主界面下，点击菜单栏的“工具”，选择“固件加密”，即可打开固件加密界面。



   固件加密会将CPU的指令代码部分进行加密。加密秘钥格式为十六进制的32bit数据，如“0x1357acdf”（可省去“0x”前缀，字母不区分大小写）。

4. 读取设置界面描述

   在主界面下，点击“读取”按钮，即可打开读取设置界面。



5. 固件下载操作

   1. 选择要下载的固件。

      从APP下拉列表中选择需要下载的程序，或者使用“载入”按钮从磁盘选择一个程序。

   2. 选择“仅升级CPU数据”或“升级整个APP”。

      APP由CPU代码和资源数据组成。首次下载建议选择“升级整个APP”，后续如果只更改程序代码，生成新的APP时，就可以选择“仅升级CPU数据”，以节省下载时间。

   3. 选择下载用的串口。

   4. 如果芯片flash的接线为半双工方式，则勾选“半双工flash”选项。

   5. 点击“下载”按钮。

6. 固件读取操作

   1. 如果芯片flash的接线为半双工方式，则勾选“半双工flash”选项。

   2. 点击主界面的“读取”按钮

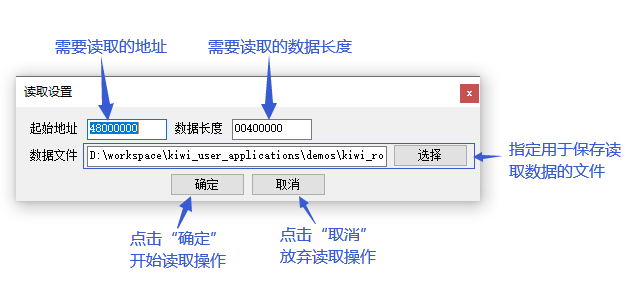

   3. 在读取设置界面中，输入起始地址和数据长度信息，并选择对应的文件以容纳读取的数据。

   4. 点击读取设置界面的“确认”按钮

注意事项

1. 常见下载失败原因

   1. 串口硬件连接错误。

      处理方式：检查硬件连接。

   2. SPV1x未进入升级状态。

      处理方式：尝试再次让SPV1x进入升级状态。

   3. 上位机串口号选择错误。

      处理方式：确认选择的串口号为连接SPV1x的串口。

   4. 下载波特率过大。

      处理方式：尝试降低下载波特率。

   5. 数据切片大小过大。

      处理方式：尝试减小数据切片大小。

   6. 芯片flash的接线方式与“半双工flash”选项不一致。

      处理方式：尝试更改“半双工flash”选项后再下载。

2. 关于半双工串口模块

   SPV1x下载过程的通信，只用到GPIO06这一个引脚通信，数据的发送和接收都在这个引脚上进行。 因此，外部串口模块也需要支持仅用1个引脚进行串口的发送和接收。为了防止信号的冲突，还要求串口模块在不发送数据时，模块一直处于接收状态。 此外，不同厂家的串口模块，支持的波特率上限不一样（有些串口模块最高只支持1M的波特率）。在相同波特率下，各厂家的波特率误差也不同。

3. 下载过程中，由于flash的擦除较为耗时，上位机进度条可能在0%处停留几秒，属于正常现象。

4. 在进行上电进入下载模式这个操作时，要确保上电前，芯片处于掉电状态。如果芯片断电前进入了低功耗模式，那么芯片从断电到完成掉电过程会需要较长的时间（需要数秒钟）。可以在芯片断电后，通过手动给VCC电容放电（强制掉电），或者按一下唤醒按键，加速芯片的掉电。

5. 不同版本上位机略有差别，请以实际使用的上位机版本为准。
