EQ在线调试工具

该工具用于EQ效果的调试和EQ系数的生成。EQ工具免安装，解压后双击 SPV1x_EQTOOL.exe 即可运行。

使用说明

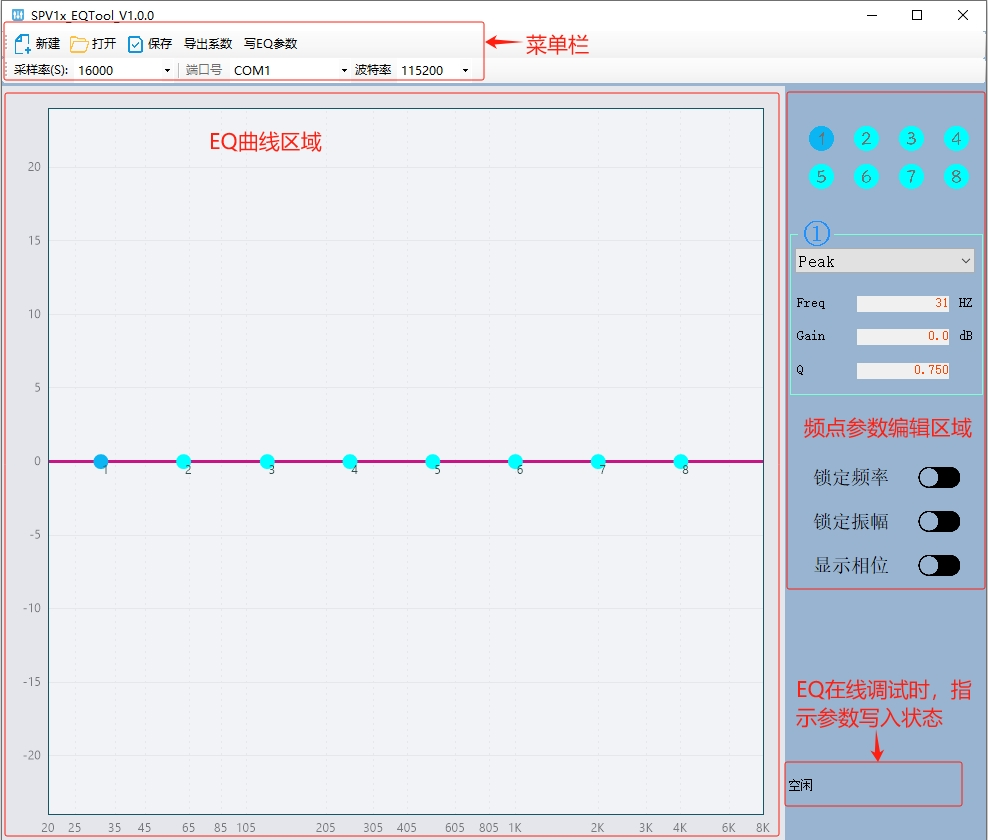

1. EQ工具主界面

../_images/spv1x-eq-tool.png

2. EQ参数编辑

  1. 点击菜单栏中的【新建】，新建并重置EQ参数。首次打开软件，会自动新建默认的EQ参数。

  2. 在菜单栏的采样率下拉框中，选择目标音频的采样率。

  3. 调整频点1~8，使得EQ曲线符合预期：

  1. 可以通过直接拖动频点1~8，进行EQ曲线的调节。

  2. 点击频点后，可在软件右侧编辑对应频点的参数。

  3. “锁定频率”可以阻止频点拖动时左右方向（频率）的移动。

  4. “锁定振幅”可以阻止频点拖动时上下方向（幅度）的移动。

3. EQ参数保存

点击菜单栏中的【保存】，可将当前界面的EQ参数可以保存为 xxx.eq 文件，该文件可以使用菜单栏中的【打开】再次打开，并进行进一步的编辑。

4. EQ系数导出

点击菜单栏中的【导出系数】，可将当前界面的EQ系数导出到 iir_config.h 。其中的 const uint32_t EQ_default_param[8][5] 数组的内容，即为所需要的EQ系数，该系数可以放置到最终的生产代码中。

5. 在线EQ调试

在线EQ调试，需要在芯片中运行特殊的应用程序。上位机通过在线下载器和芯片进行通讯，完成界面中EQ参数的下发。芯片收到新的EQ参数后，会立即以新的参数对音频进行EQ处理。 在线EQ调试的步骤如下：

  1. 对于s1a格式音频播放，请编译 SDK/demos/edpm_player_s1a_eq_debug 工程，对于vorbis格式音频播放，请编译 SDK/demos/edpm_player_vorbis_eq_debug 工程。编译完成后，将生成的bin文件下载到芯片。下载完成后，芯片将自动播放音频。示例音频的采样率为16KHz。

  2. 在EQ工具中，选择与播放音频相匹配的采样率，端口号选择为在线下载器的串口，波特率选择115200。

  3. 编辑EQ曲线，然后点击菜单栏的【写EQ参数】，将EQ参数下发给芯片。

  4. EQ参数下发成功后，EQ工具右下方会有成功提示。如果参数下发失败，会有消息框提示。

  5. 当EQ调试完成后，请务必将最后的EQ参数通过菜单栏的【保存】，保存到磁盘，并通过【导出系数】，拿到可应用于生产程序的EQ系数。
