针对低功耗场景优化的Nor Flash接入策略

备注

前置知识:

  1. 电源管理单元 (PMU)

  2. 上电后,GPIO19默认为NORVCC引脚,用于向Nor Flash供电。

  3. DEV_PMU->PWR_CTL_f.NORM_NORVCC_EN用于控制芯片在活动模式(ACTIVE)和睡眠模式(SLEEP)下NORVCC的使能,DEV_PMU->PWR_CTL_f.STBY_NORVCC_EN用于控制芯片在待机模式(STANBY)下NORVCC的使能。

在各个运行模式下,NORVCC的使能状态与NORM_NORVCC_EN和STBY_NORVCC_EN的关系如下:

../../_images/norvcc_en.png

当NORVCC处于OFF状态时,NORVCC的引脚可用作GPIO19。

低功耗场景下的Nor Flash接入策略要点

当 Nor Flash的VDD引脚有电时, NSS引脚如果处于浮空状态,则会造成300uA左右的漏电,因此在低功耗状态下,Nor Flash的策略要点是:
  1. 当Nor Flash的VDD引脚有电时,需要处置NSS引脚为高电平(通过IO驱动NSS为高电平或者使用上拉的方式维持NSS为高电平)。

  2. 当Nor Flash的VDD引脚无供电时,需要处置NSS引脚为悬空状态,避免NSS引脚上的漏电。

低功耗场景下的Nor Flash接入策略详情

SPV1x的Nor Flash供电有3种方式,每种方式需要搭配对应的软件策略,以尽可能降低Nor Flash在低功耗状态下的电流消耗。

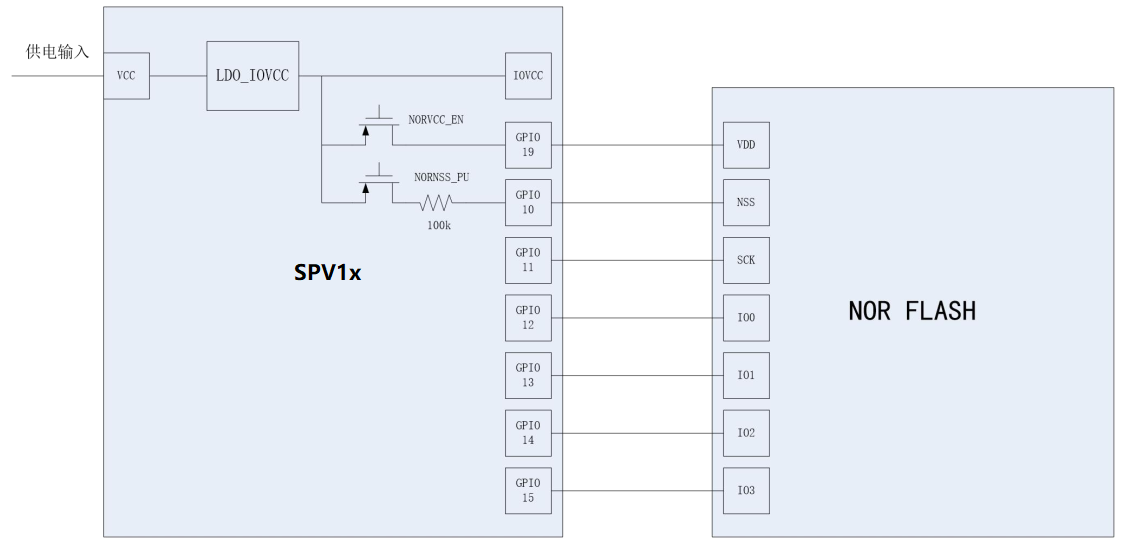

  1. 使用NORVCC(GPIO19)供电

../../_images/norflash-vdd-connect1.png

这是推荐的Nor Flash供电方式。当芯片进入休眠模式时,NORVCC的供电会自动切断,Nor Flash处于完全掉电状态,这可以进一步降低整体的电流消耗。

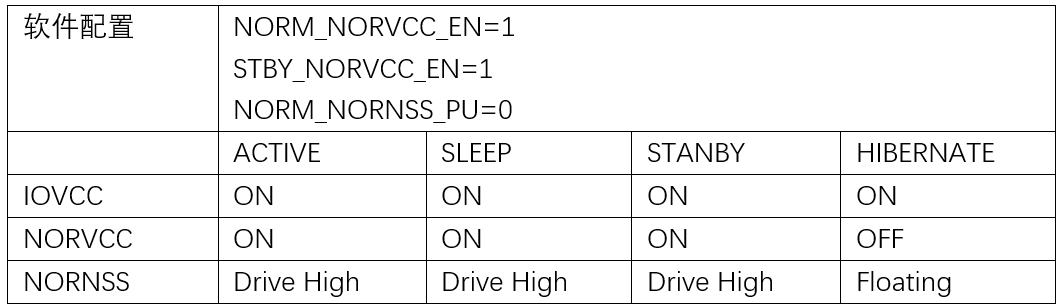

芯片软件配置与各种运行模式下的Nor Flash供电情况如下:

../../_images/norflash-vdd-cfg1.png
  1. 使用IOVCC供电

../../_images/norflash-vdd-connect2.png

使用这种方式供电,可以释放NORVCC引脚为GPIO19功能。由于IOVCC无法彻底断电,因此需要保证芯片在各种运行模式下,NSS引脚的空闲电平都为高电平。典型的情况是芯片进入休眠模式时,负责连接NSS的GPIO会掉电,从而无法输出高电平,这个时候需要设置NORM_NORNSS_PU=1,开启额外的上拉电阻,以保证NSS为高电平。

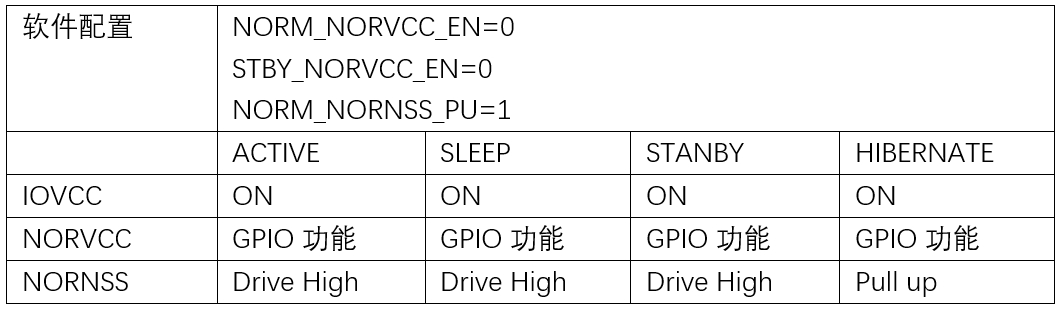

芯片软件配置与各种运行模式下的Nor Flash供电情况如下:

../../_images/norflash-vdd-cfg2.png
  1. 使用外部供电

../../_images/norflash-vdd-connect3.png

这种方式几乎与“方式2”一致,只是旁路了内部的LDO_IOVCC。在软件配置上与“方式2”也一致。

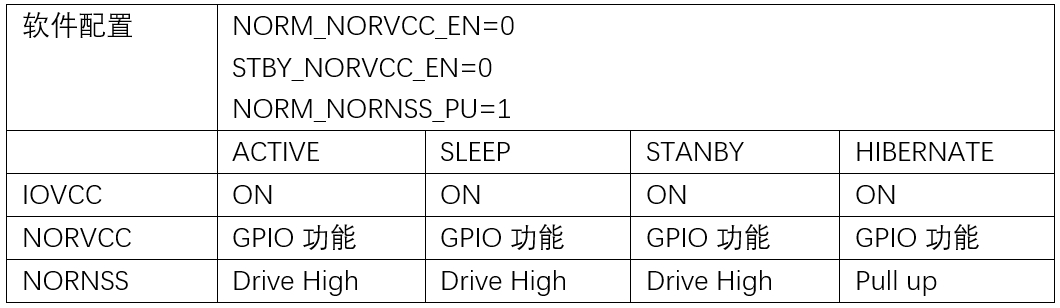

芯片软件配置与各种运行模式下的Nor Flash供电情况如下:

../../_images/norflash-vdd-cfg3.png

备注

注意事项:

IOVCC引脚上的电压由LDO_SIOVCC和LDO_IOVCC共同提供(取决于输出电压较大的那个)。LDO_IOVCC在ACTIVE和SLEEP模式下处于开启状态;在STANBY和HIBERNATE模式下处于关闭状态。LDO_SIOVCC在所有运行模式下都处于开启状态。由于LDO_SIOVCC只有5mA的驱动能力,因此在芯片进入STANBY和HIBERNATE模式时,需要关闭IOVCC引脚上较为耗电的负载,以避免LDO_SIOVCC过载。
