低功耗模式配置和唤醒

备注

前置知识： 电源管理单元 (PMU)

为了服务于电池供电的产品场景，SPV1x SoC按照功耗逐级降低的顺序设置了3种低功耗模式：

  • 睡眠模式 Sleep Mode

  • 待机模式 Standby Mode

  • 休眠模式 Hibernate Mode

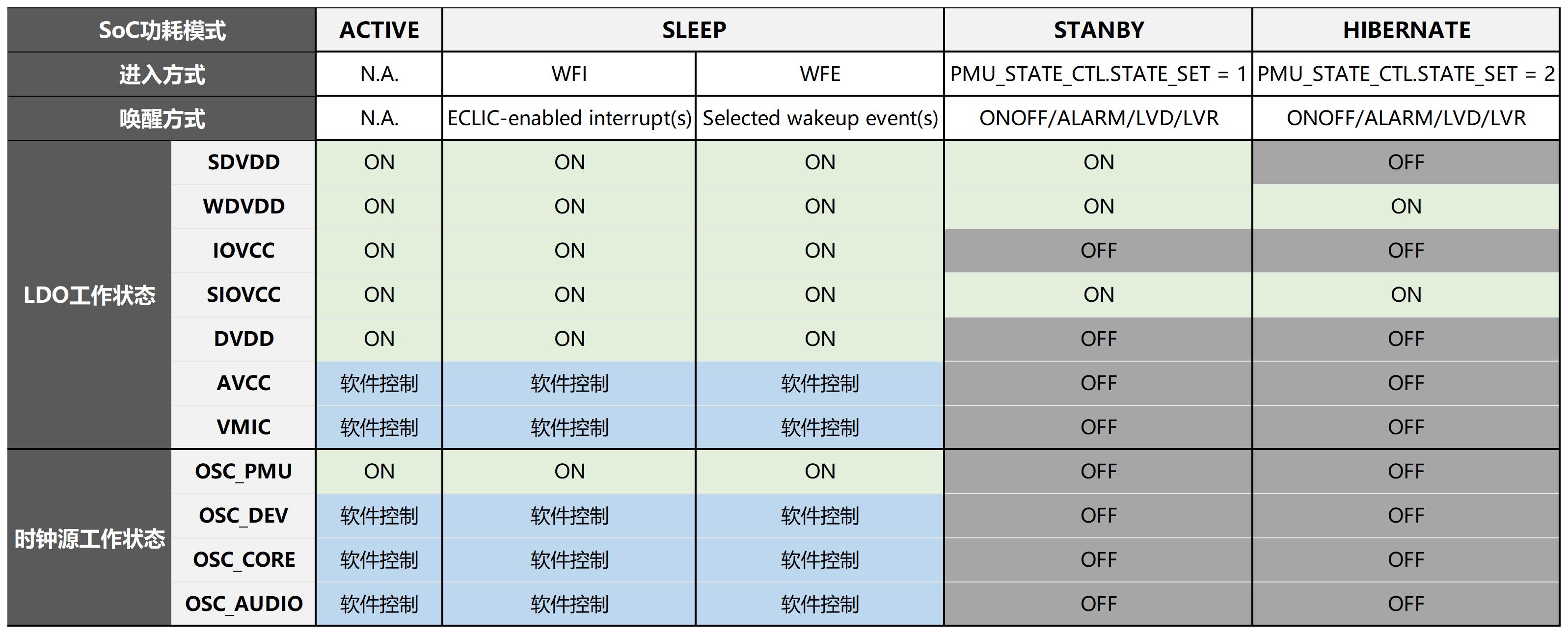

../../_images/kiwi-working-mode-power-and-clock.jpg

其中睡眠模式基于SoC中断唤醒管理模块 INT 进行配置， 而功耗更低的待机模式和休眠模式是通过SoC电源管理模块 PMU 进行配置。

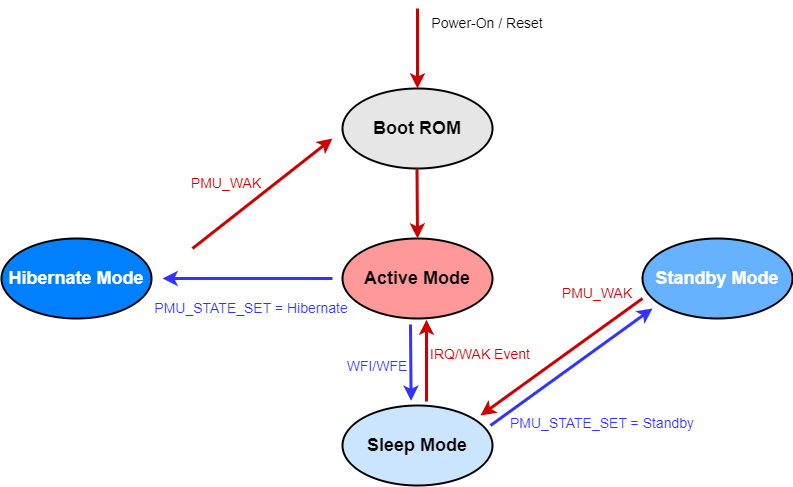

下图简要总结了三种低功耗模式的进入-唤醒机制，以及各个模式间的切换流程。

../../_images/kiwi-power-mode-control.png

关于三种模式的详细介绍和使用建议请阅读对应的章节：
