GIF解码器

简介

gif解码

特点

仅支持GIF89a版本，不支持GIF87a

最低每行像素输出，每个像素使用RGB888表示

API说明

struct gifdec_init_pramater_t

解码器初始化参数结构体

void *file_info: 解码gif文件名

int16_t dis_width: 显示图像宽度

int16_t dis_higth: 显示图像高度，暂时无效

int16_t dis_offsetx: 显示宽度偏移，暂时无效，

int16_t dis_offsety: 显示高度偏移，暂时无效

int32_t gifdec_init(gifdec_init_pramater_t *init_pramater)

解码初始化

参数

init_pramater – gifdec_init_pramater_t类型指针。详细信息参看 gifdec_init_pramater_t

返回

解码器初始化后的SRAM空间已使用的总量(字节数)。

返回值

>0 – 解码器使用到sram的等高线
-1 – SRAM不足，初始化失败。
-2 – gif文件打开失败。
-3 – gif解析失败，非gif文件。

enum gifdec_cmd_t

解码器控制命令

Gifdec_CMD_Stop: 值为0，解码停止，暂无效
Gifdec_CMD_Start: 值为1，解码开始，
Gifdec_CMD_Pause: 值为2，解码暂停，暂无效
Gifdec_CMD_Resume: 值为3，恢复解码暂停，暂无效

int32_t gifdec_cmd(gifdec_cmd_t cmd)

解码初始化，行解码完成后，需要再次调用此函数，才会继续解码

参数

cmd – gifdec_cmd_t枚举定义。详细信息参看 gifdec_cmd_t

返回值

0 – 成功
其它 – 失败。

int32_t gifdec_set_frame_row_hook(void (*frme_row_hook)())

可选配钩子函数，每行解码完成钩子函数。此函数调用，代表可调用gifdec_get_rgbrow()读取行像素信息

参数

frme_row_hook – 钩子函数，要求无参无返回值。

返回值

0 – 钩子函数设置成功。
-1 – 失败

int32_t gifdec_set_frame_hook(void (*frme_hook)())

可选配钩子函数，每帧解码完成钩子函数

参数

frme_row_hook – 钩子函数，要求无参无返回值。

返回值

0 – 钩子函数设置成功。
-1 – 失败

int32_t gifdec_set_end_hook(void (*end_hook)())

可选配钩子函数，所有帧图像解码完成

参数

frme_row_hook – 钩子函数，要求无参有返回。返回值 :非0停止解码；返回0继续从头开始解码

返回值

0 – 钩子函数设置成功。
-1 – 失败

Note

若不注册，根据图像保存次数重复

int32_t gifdec_get_rgbrow(uint8_t *buf_last_row, uint8_t *buf_row, int16_t *offset_x)

从解码器中获取一行rgb图像rgb888

参数

buf_last_row – 上一帧此一整行显示的图像， rgb888
buf_row – 解码行图像，带有行偏移 rgb888
offset_x – 行宽度上的偏移 in pixel

返回值

0 – 成功。
-1 – 失败

struct gifdec_info_t

解码器状态结构体

uint16_t width: 解码显示图像宽度 in pixel

uint16_t height: 解码显示图像高度

uint16_t fy: 解码帧高度偏移

uint16_t fw: 解码帧图像宽度

int16_t current_row: 解码帧的当前行，未偏移fy

int16_t disposal: 解码行处理方式

int32_t delay: 解码帧延迟 in 10ms

int32_t gifdec_get_status(gifdec_info_t *info)

获取解码器状态

参数

info – 解码器状态信息，参看gifdec_info_t

返回值

0 – 成功。
-1 – 失败

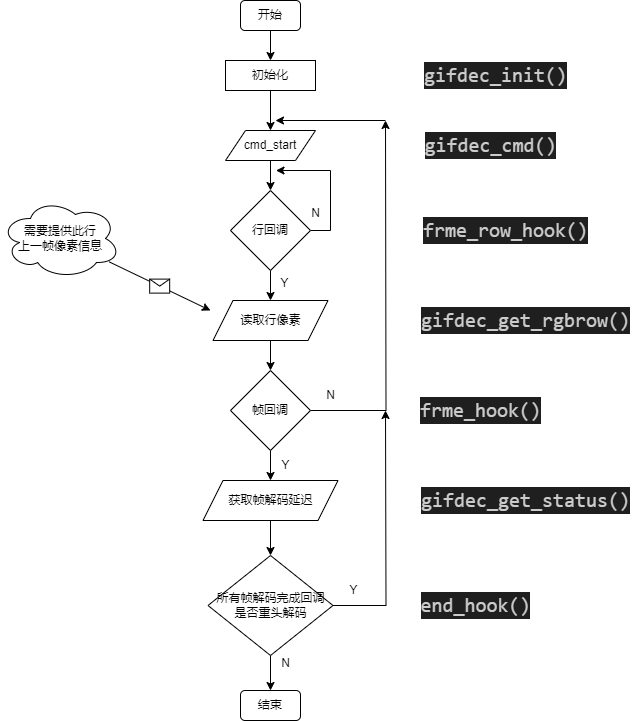

使用方法

调用函数gifdec_init()初始化解码，并开始获取gif基本信息.并注册行、帧、完成回调函数

调用函数gifdec_cmd()开始解码

行回调函数，可调用gifdec_get_rgbrow()获取行像素信息

帧回调函数，调用gifdec_get_status()获取帧延迟时间

结束回调函数，返回值非0停止解码，返回0可继续从头解码

再次调用ifdec_cmd()开始解码

demo工程

SDk中demo工程gifdec
